Приёмка: сетка ячеек на пяти примерах

Все пять документов открыты по очереди на работающем сервисе, в браузере, на панели «После выравнивания». По каждой странице сверено, ложатся ли линии сетки на края тех же прямоугольников, по которым режется текст, и не осталось ли ячеек за пределами сетки. Отдельно проверено, что клик по ячейке и разметка не сломались.

Итог по всем примерам

Пример	Страниц	Линий сетки	Ячеек	Краёв ячеек с линией	Линий легло на печатную линейку	Сдвиг при сжатии окна, точек
Пример 1	2	102	654	100.0%	87 из 102 (85%)	0.02
Пример 2	2	56	132	100.0%	43 из 51 (84%)	0.01
Пример 3	1	29	48	100.0%	20 из 27 (74%)	0.01
Пример 4	1	53	118	100.0%	45 из 53 (85%)	0.02
Пример 5	2	86	362	100.0%	73 из 86 (85%)	0.02

«Краёв ячеек с линией» — доля из четырёх краёв каждой ячейки (слева, справа, сверху, снизу), рядом с которыми нашлась линия сетки; допуск — две точки экрана. «Сдвиг при сжатии окна» — насколько линии уехали относительно картинки, когда окно сузили с широкого до узкого.

Вывод

Сетка работает так, как просили. На всех пяти примерах линии рисуются поверх картинки на панели «После выравнивания», полупрозрачные — скан сквозь них читается, мышь они не перехватывают. При сжатии окна с 673 до 484 точек сетка уехала относительно картинки не больше чем на 0,02 точки, то есть осталась приклеенной к скану. На вкладке «Как есть» линий нет — они посчитаны на выровненной странице, и на исходное фото их не переносят.

Совпадение с самим сканом. Всего на пяти примерах нарисовано 319 линий. 268 из них (84%) идут по настоящей печатной линейке бланка, и 249 из этих 268 (93%) — с зазором не больше 2 точек при ширине страницы 1400 точек; типичный зазор — одна точка. Оставшиеся 51 линия проведены там, где на бланке линейки нет вовсе: это границы столбцов, которые разбор берёт по расположению текста (поля подписей, незалинованные блоки). Это не промах отрисовки — сетка честно показывает те границы, по которым режется текст.

Что не сошлось. Расхождения, которые видно глазами, все одного рода: сетки нет там, где разбор не считает область таблицей.

Пример 3 — главная товарная таблица не охвачена: разбор сложил её в блок из 3 столбцов вместо 19.
Пример 2 — не охвачены шапка товарной таблицы и три последних столбца (10, 10а, 11); нижняя выцветшая половина листа осталась без сетки.
Пример 4 — не охвачена высокая шапка товарной таблицы.
Примеры 1 и 5 — охвачено всё, расхождений нет.

Ни одно из этих расхождений не лечится в самой сетке: она рисуется ровно по тем прямоугольникам, по которым движок режет текст на ячейки. Чтобы шапки и пропущенные столбцы попали под сетку, надо менять разбор таблиц, а его по условию не трогаем.

Что не сломалось. Клик по ячейке на скане по-прежнему подсвечивает и рамку, и значение в таблице справа — проверено на всех пяти примерах, сетка при этом остаётся на месте. Перетаскивания картинки мышью нет: протяжка на 130 точек вправо и 100 вниз сдвинула изображение на 0 точек. Ошибок в консоли браузера ни на одном примере не было.

Пример 1

Панель «После выравнивания» выбрана: да. Страниц: 2.

Что на страницах

Стр.	Линий сетки: верт. / гор.	Ячеек	Краёв ячеек с линией	Линий на печатной линейке	Из них с зазором до 2 точек	Линий без линейки на скане
1	27 / 35	293	1172 из 1172	58 из 62	53	4
2	20 / 20	361	1444 из 1444	29 из 40	28	11

Что проверили отдельно

линии полупрозрачные, скан сквозь них виден: да
линии не перехватывают мышь: да
клик по ячейке подсветил её на скане: да и значение справа: да (сетка при этом на месте: 62 линий)
картинка мышью не таскается: да (сдвиг 0 точек, перетаскивание отключено: да)
на вкладке «Как есть» линий нет: да (линий 0, рамок 364)
при сжатии окна с 673 до 484 точек сетка сдвинулась не больше чем на 0.02 точки
ошибок в консоли браузера: нет

Что видно глазами

Сетка легла на всю товарную таблицу целиком — вместе с высокой шапкой и всеми 19 столбцами: розовые линии идут ровно по печатным линейкам бланка. Верхний блок (продавец, покупатель, реквизиты) тоже накрыт. Текст сквозь линии читается. Расхождений, которые видно глазом, нет.

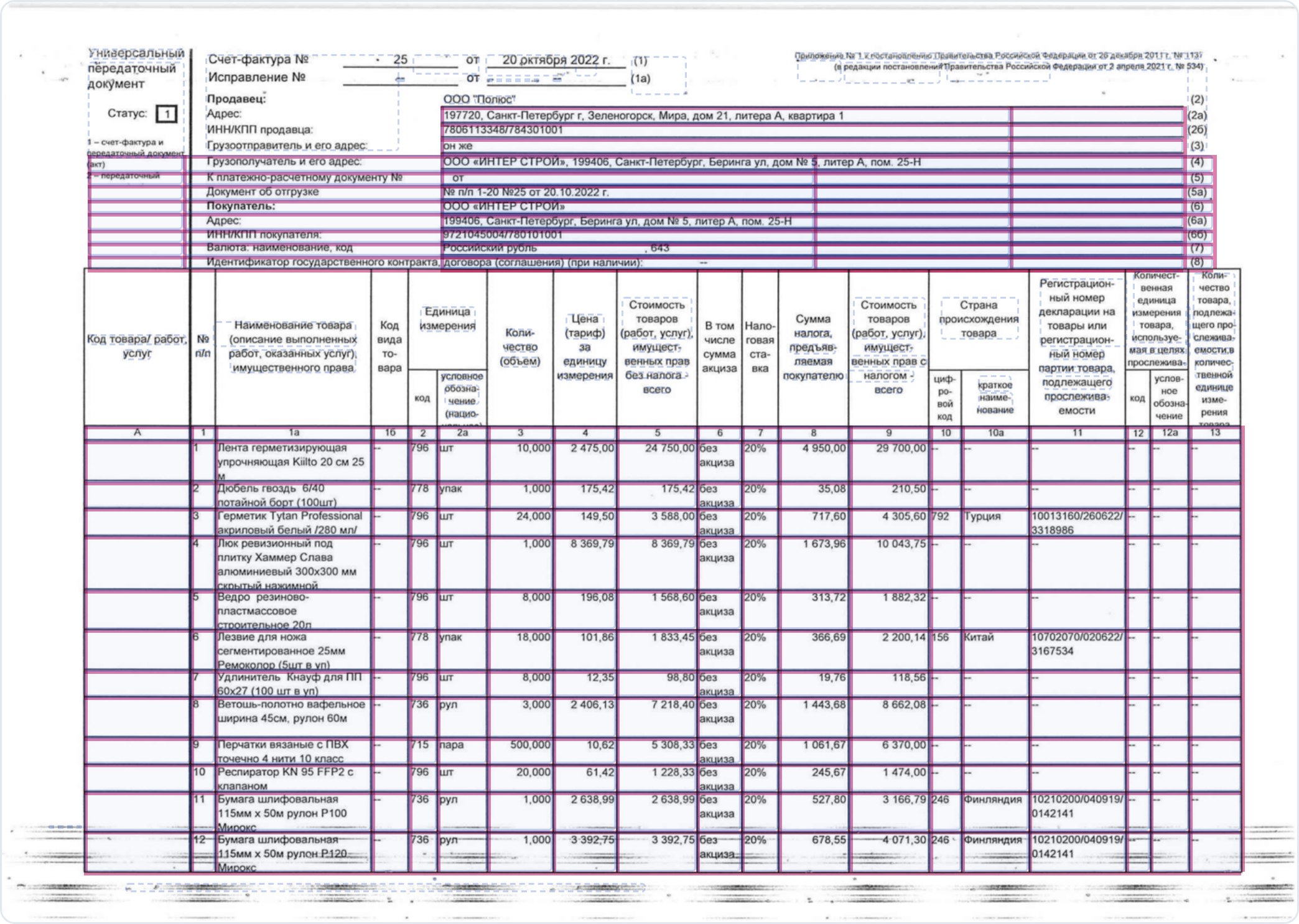

Страница 1 с сеткой поверх выровненного скана, крупно

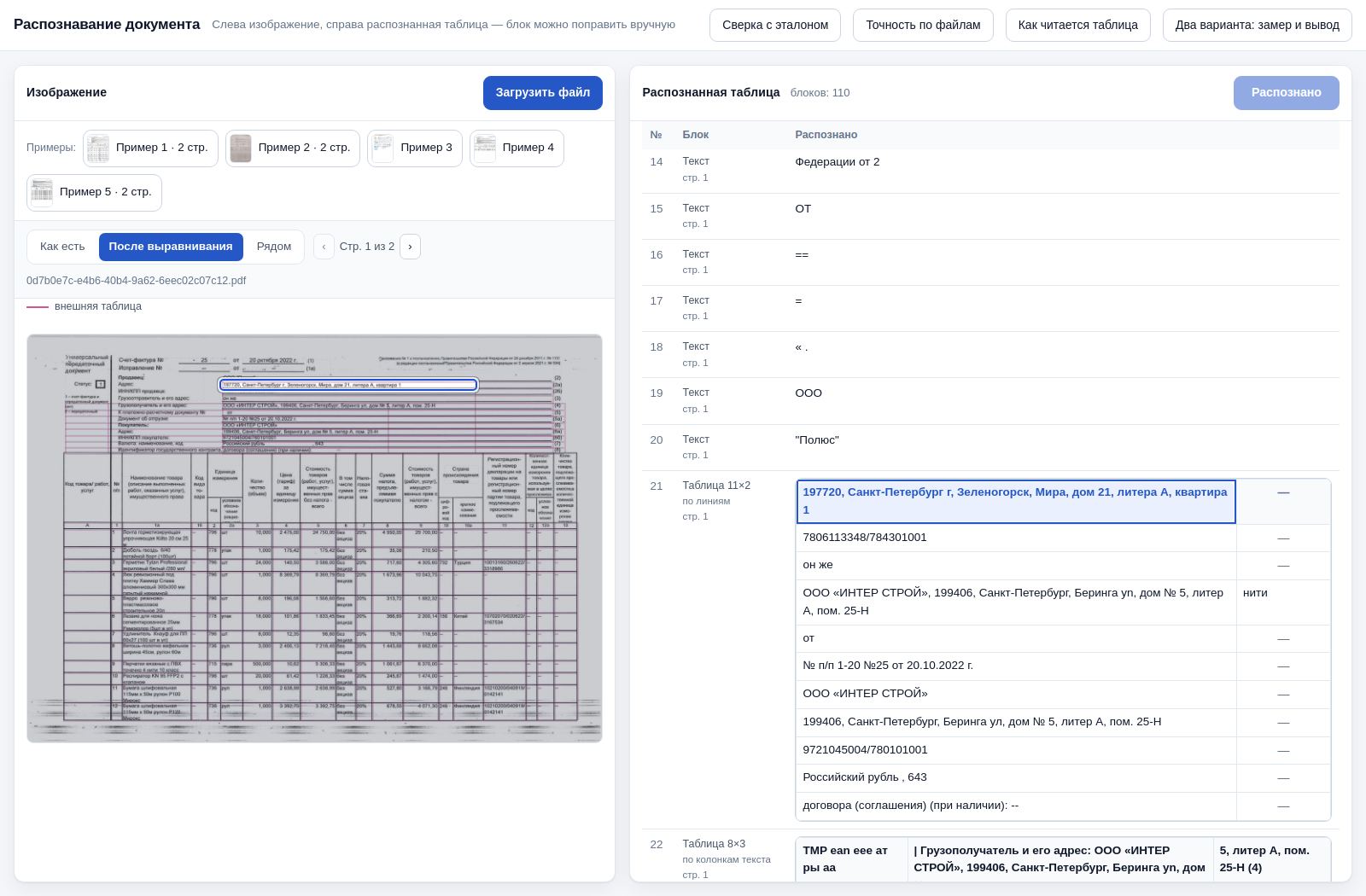

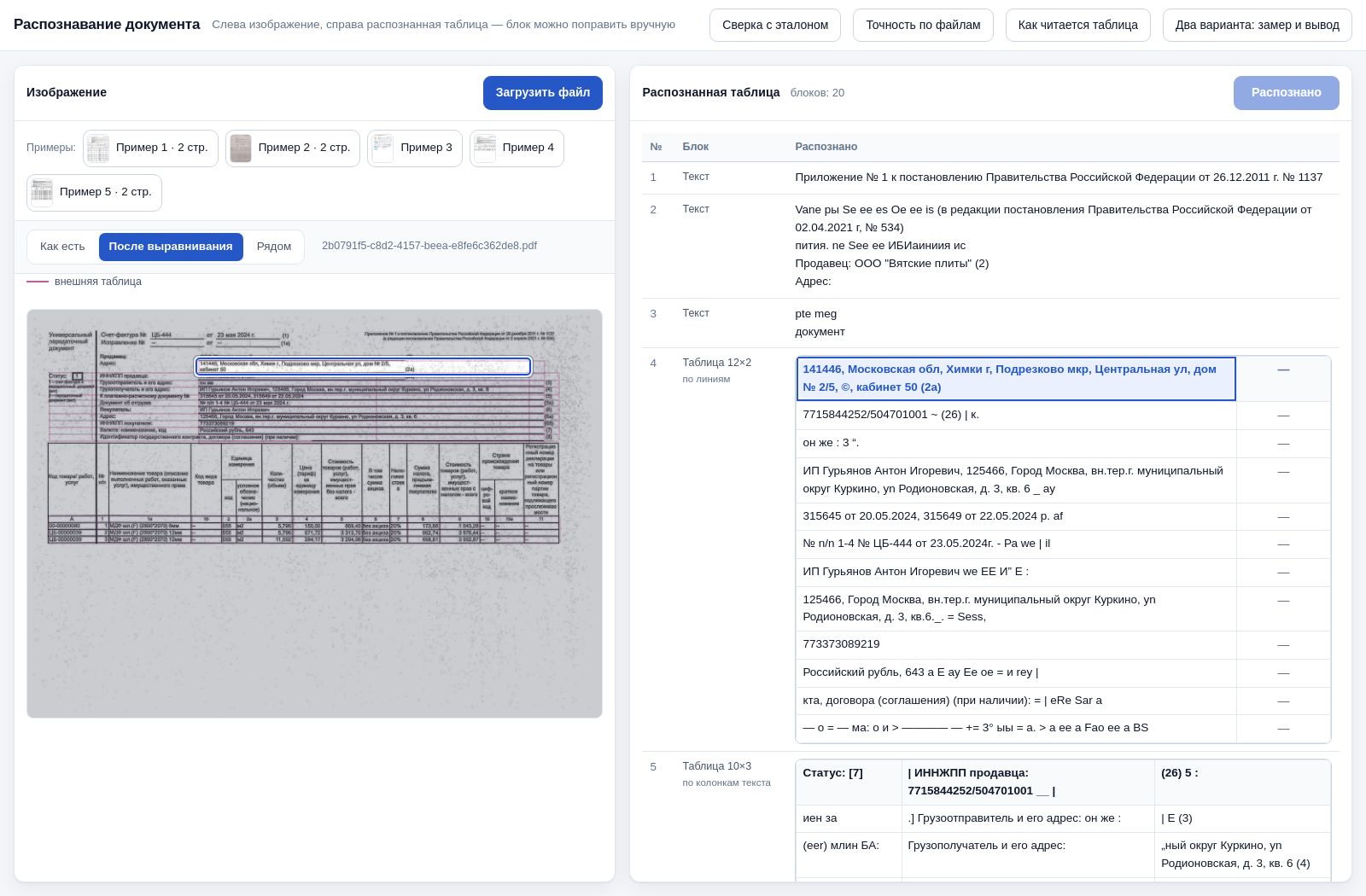

Клик по ячейке: рамка и значение справа подсвечены, сетка на месте

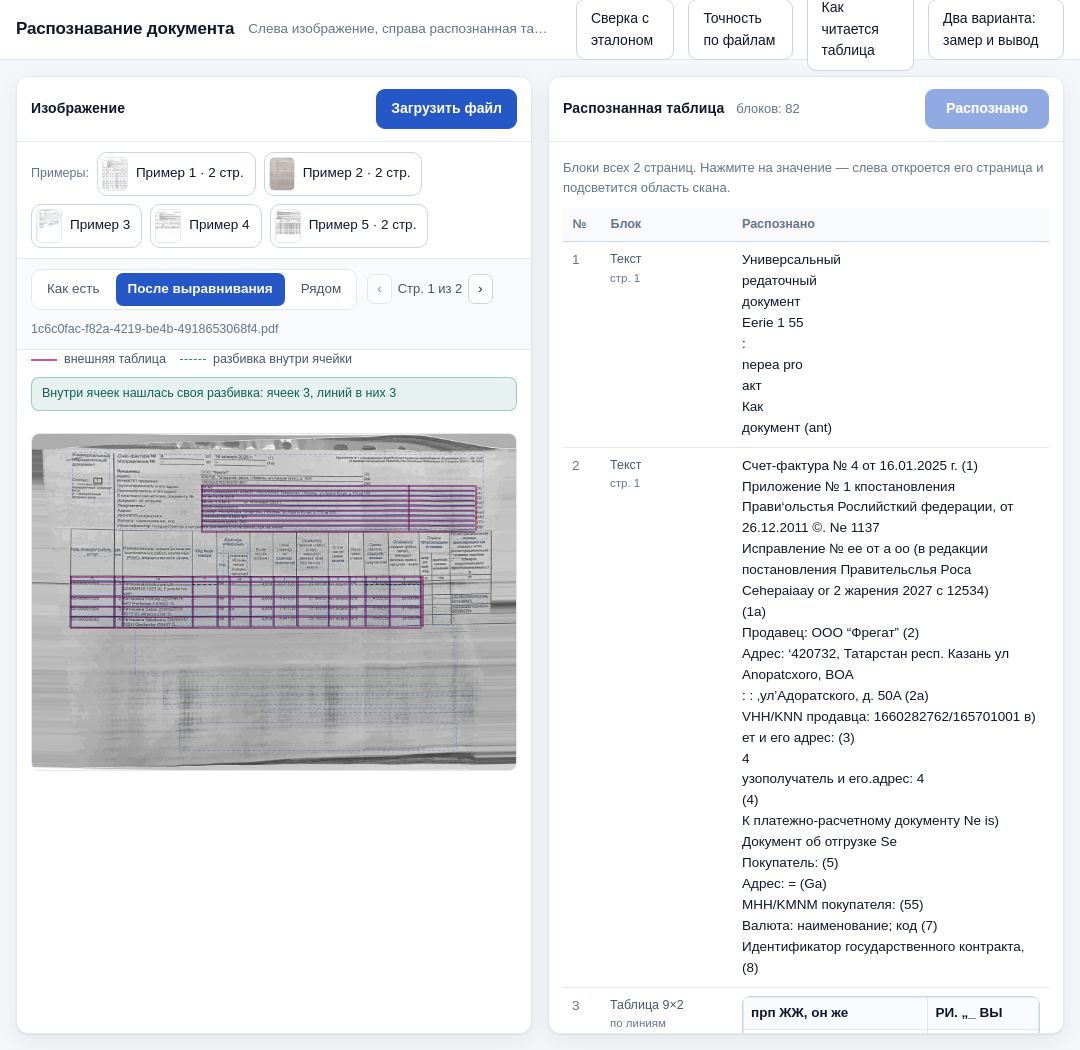

То же в узком окне: сетка осталась на своих линиях

Пример 2

Панель «После выравнивания» выбрана: да. Страниц: 2.

Что на страницах

Стр.	Линий сетки: верт. / гор.	Ячеек	Краёв ячеек с линией	Линий на печатной линейке	Из них с зазором до 2 точек	Линий без линейки на скане
1	18 / 19	88	352 из 352	31 из 34	29	3
2	14 / 5	44	176 из 176	12 из 17	12	5

Что проверили отдельно

линии полупрозрачные, скан сквозь них виден: да
линии не перехватывают мышь: да

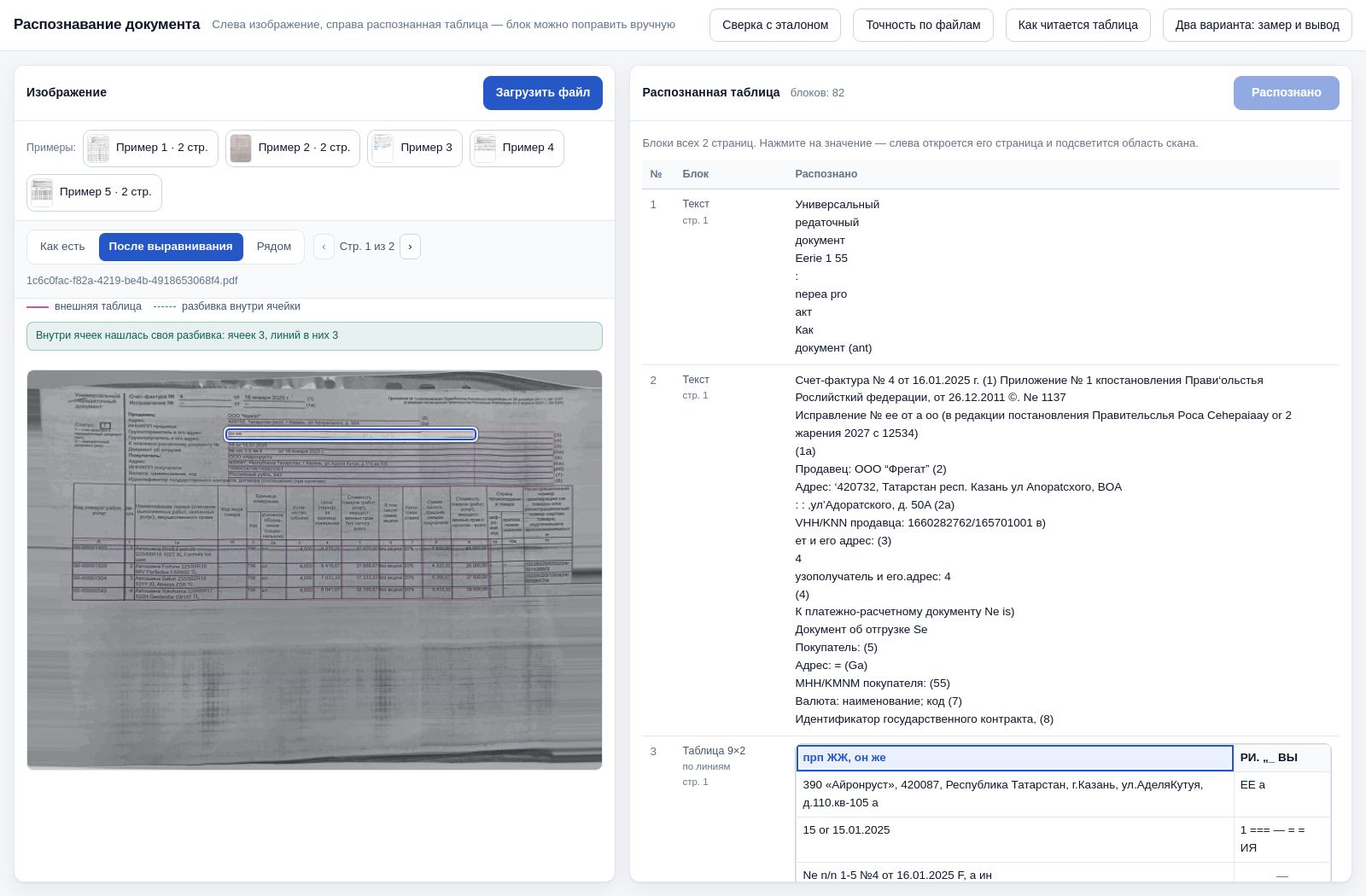

клик по ячейке подсветил её на скане: да и значение справа: да (сетка при этом на месте: 37 линий)
картинка мышью не таскается: да (сдвиг 0 точек, перетаскивание отключено: да)
на вкладке «Как есть» линий нет: да (линий 0, рамок 119)
при сжатии окна с 673 до 484 точек сетка сдвинулась не больше чем на 0.01 точки
ошибок в консоли браузера: нет

Что видно глазами

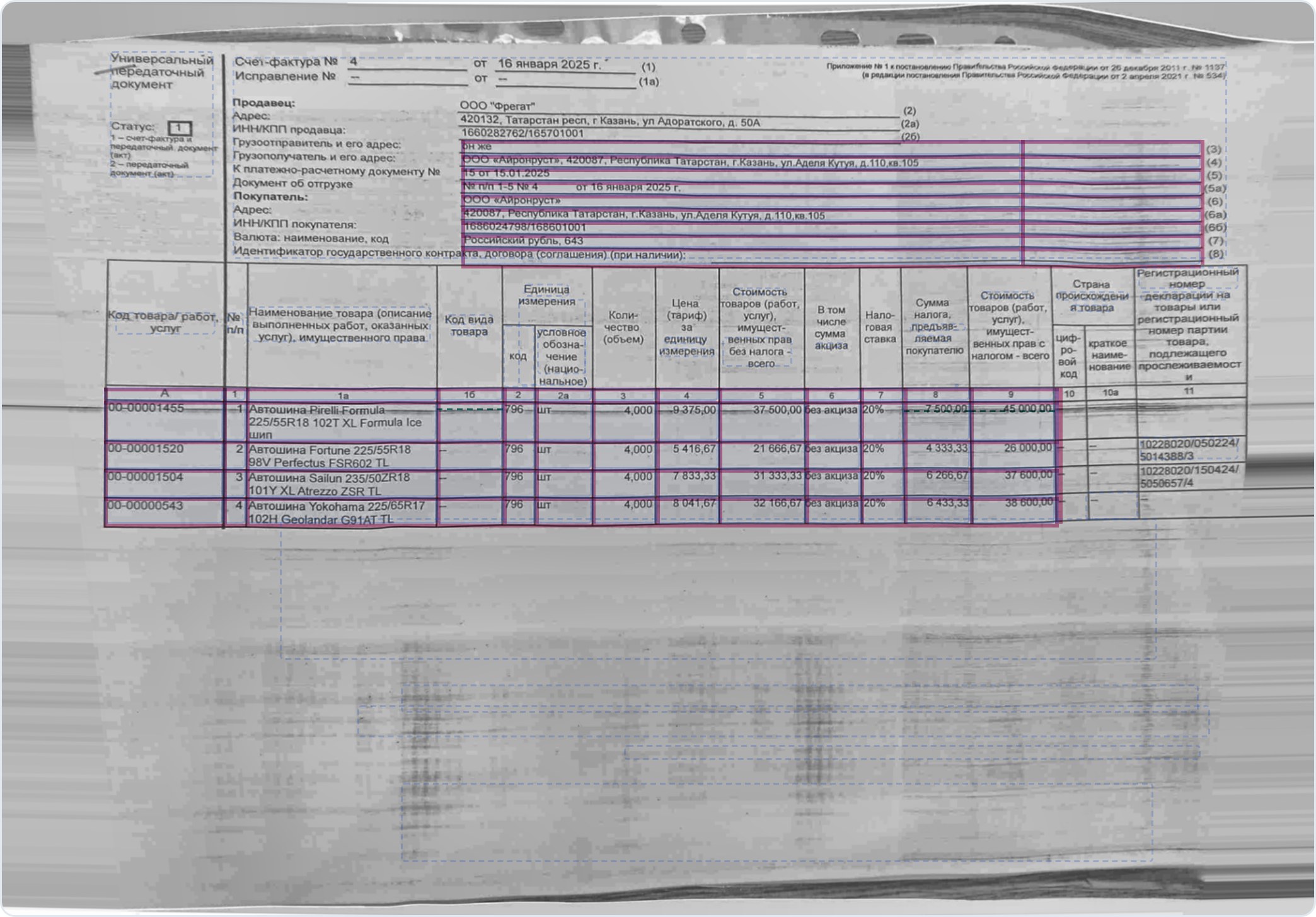

Скан помятый и завален — сетка идёт вместе с картинкой, не отрывается от неё. Верхний блок с реквизитами накрыт полностью. В товарной таблице сеткой охвачены строка нумерации столбцов и четыре строки с товарами. Не охвачены: высокая шапка таблицы и три последних столбца (10, 10а, 11) — разбор не включил их в таблицу, поэтому и линий там нет. В нижней, выцветшей половине листа есть рамки текста, но сетки нет — таблицы там разбор не нашёл.

Пример 3

Панель «После выравнивания» выбрана: да. Страниц: 1.

Что на страницах

Стр.	Линий сетки: верт. / гор.	Ячеек	Краёв ячеек с линией	Линий на печатной линейке	Из них с зазором до 2 точек	Линий без линейки на скане
1	9 / 20	48	192 из 192	20 из 27	18	7

Что проверили отдельно

линии полупрозрачные, скан сквозь них виден: да
линии не перехватывают мышь: да

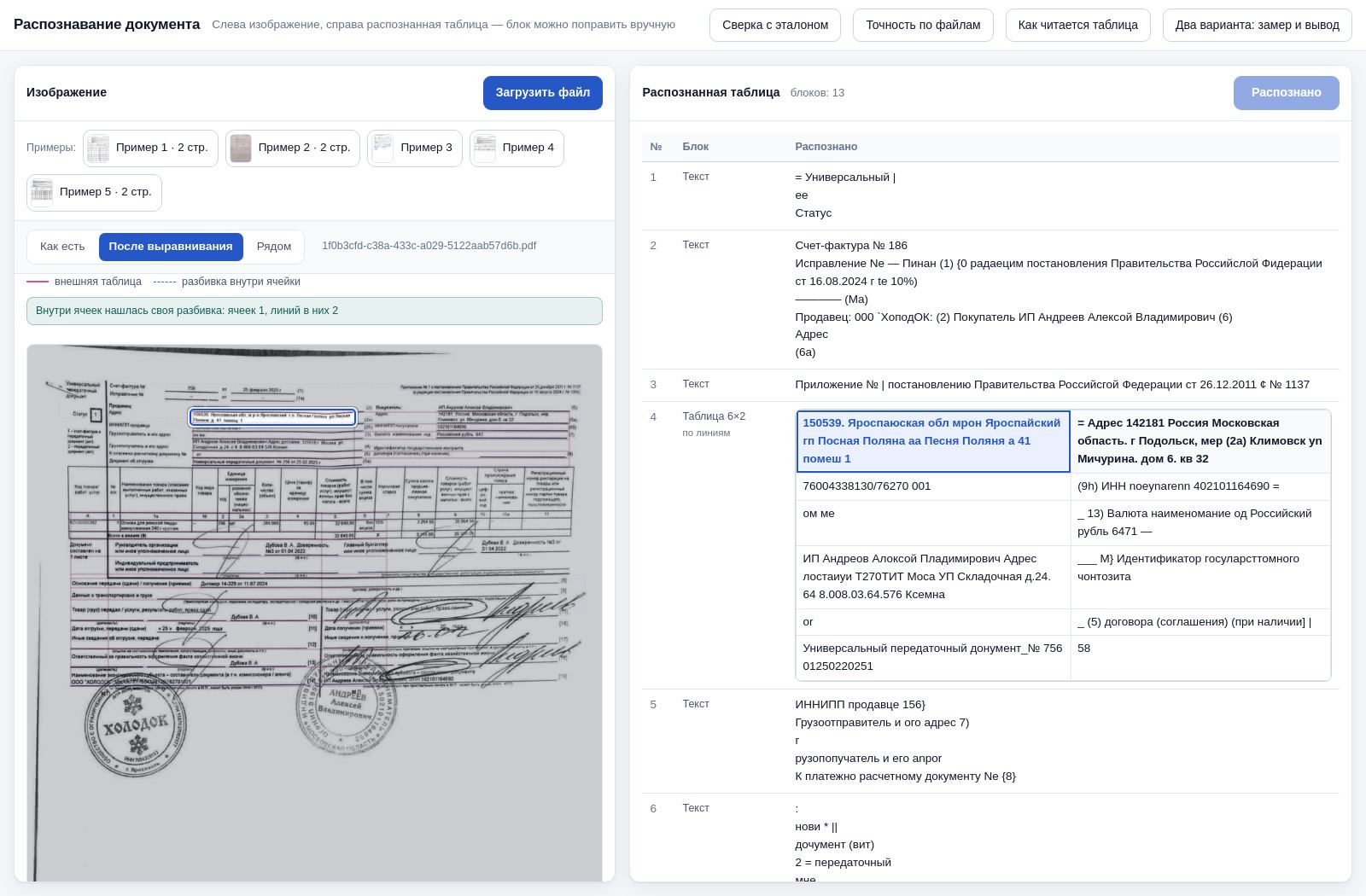

клик по ячейке подсветил её на скане: да и значение справа: да (сетка при этом на месте: 29 линий)
картинка мышью не таскается: да (сдвиг 0 точек, перетаскивание отключено: да)
на вкладке «Как есть» линий нет: да (линий 0, рамок 59)

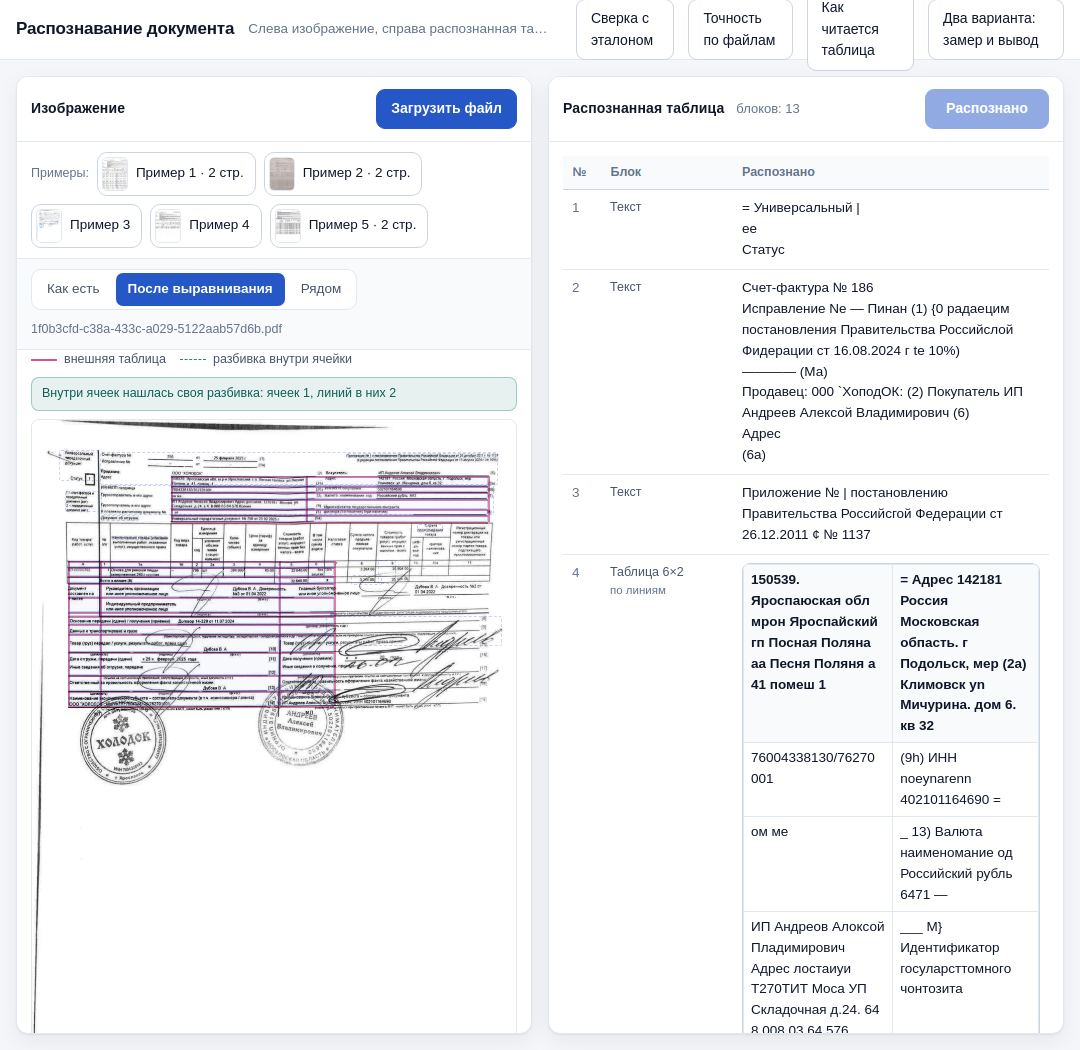

при сжатии окна с 673 до 484 точек сетка сдвинулась не больше чем на 0.01 точки
ошибок в консоли браузера: нет

Что видно глазами

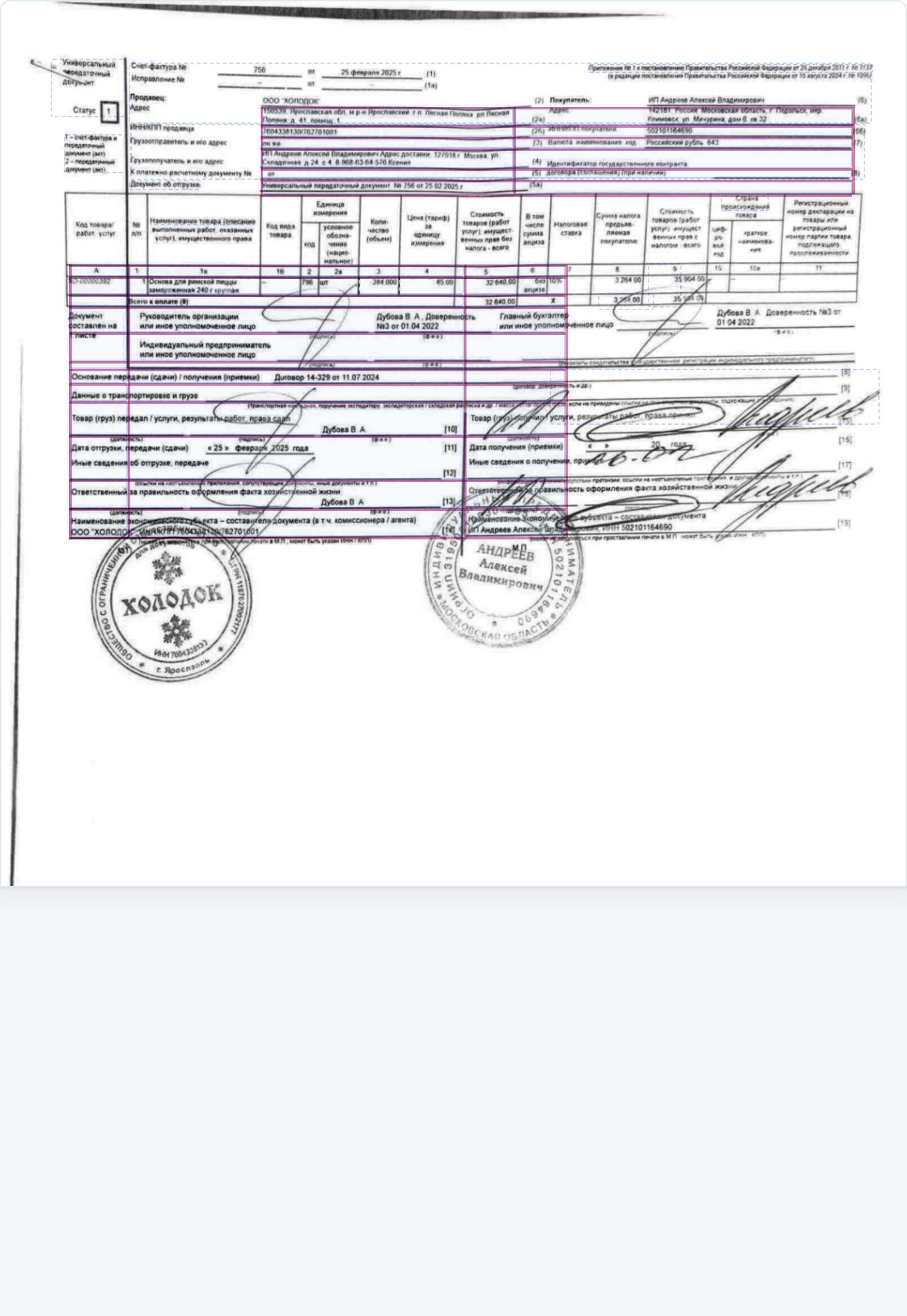

Сеткой накрыты верхний блок с реквизитами и нижний блок с подписями. Главная товарная таблица сеткой не охвачена: разбор сложил её в блок из 3 столбцов вместо 19, поэтому вертикальных линий на всю страницу всего девять. В блоке подписей часть линий проходит там, где на бланке линейки не нарисовано — границы там взяты по расположению текста.

Пример 4

Панель «После выравнивания» выбрана: да. Страниц: 1.

Что на страницах

Стр.	Линий сетки: верт. / гор.	Ячеек	Краёв ячеек с линией	Линий на печатной линейке	Из них с зазором до 2 точек	Линий без линейки на скане
1	24 / 29	118	472 из 472	45 из 53	39	8

Что проверили отдельно

линии полупрозрачные, скан сквозь них виден: да
линии не перехватывают мышь: да
клик по ячейке подсветил её на скане: да и значение справа: да (сетка при этом на месте: 53 линий)
картинка мышью не таскается: да (сдвиг 0 точек, перетаскивание отключено: да)
на вкладке «Как есть» линий нет: да (линий 0, рамок 135)

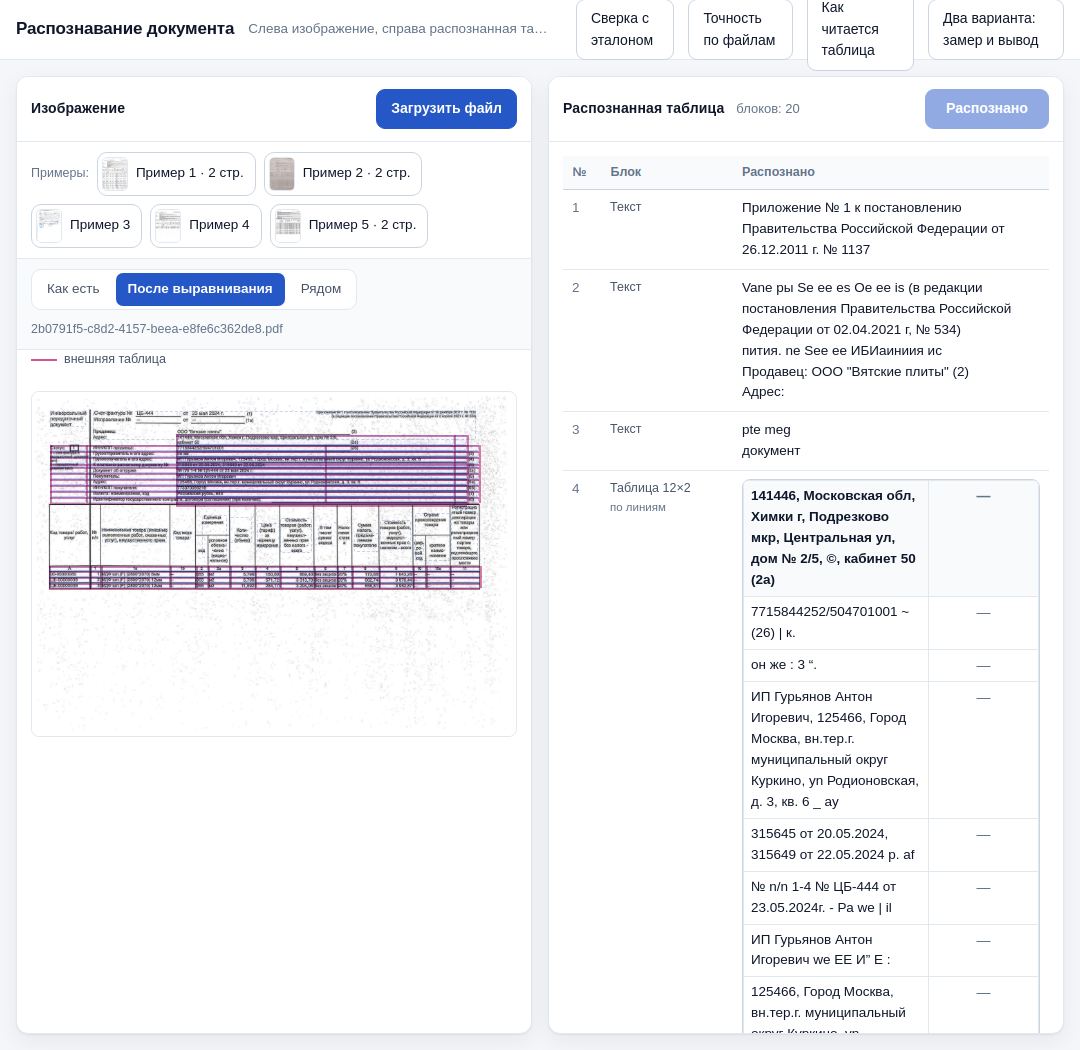

при сжатии окна с 673 до 484 точек сетка сдвинулась не больше чем на 0.02 точки
ошибок в консоли браузера: нет

Что видно глазами

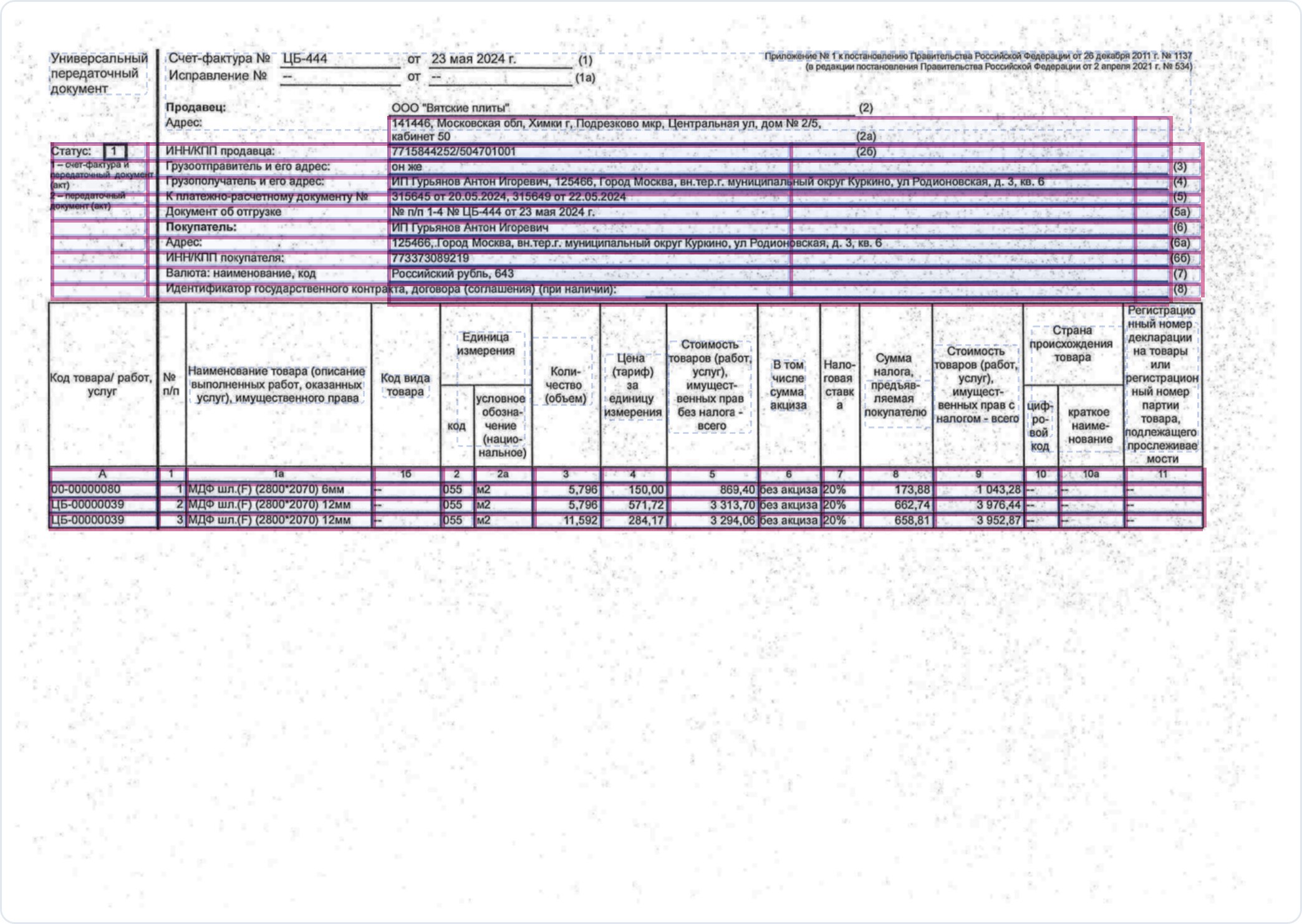

Верхний блок и три строки товаров накрыты, линии идут по печатным линейкам. Не охвачена высокая шапка товарной таблицы — она осталась отдельными текстовыми блоками, а не частью таблицы. Слева видно, что сетка верхнего блока заходит на поле «Статус» — это край того же блока, а не промах.

Пример 5

Панель «После выравнивания» выбрана: да. Страниц: 2.

Что на страницах

Стр.	Линий сетки: верт. / гор.	Ячеек	Краёв ячеек с линией	Линий на печатной линейке	Из них с зазором до 2 точек	Линий без линейки на скане
1	20 / 31	308	1232 из 1232	49 из 51	47	2
2	20 / 15	54	216 из 216	24 из 35	23	11

Что проверили отдельно

линии полупрозрачные, скан сквозь них виден: да
линии не перехватывают мышь: да

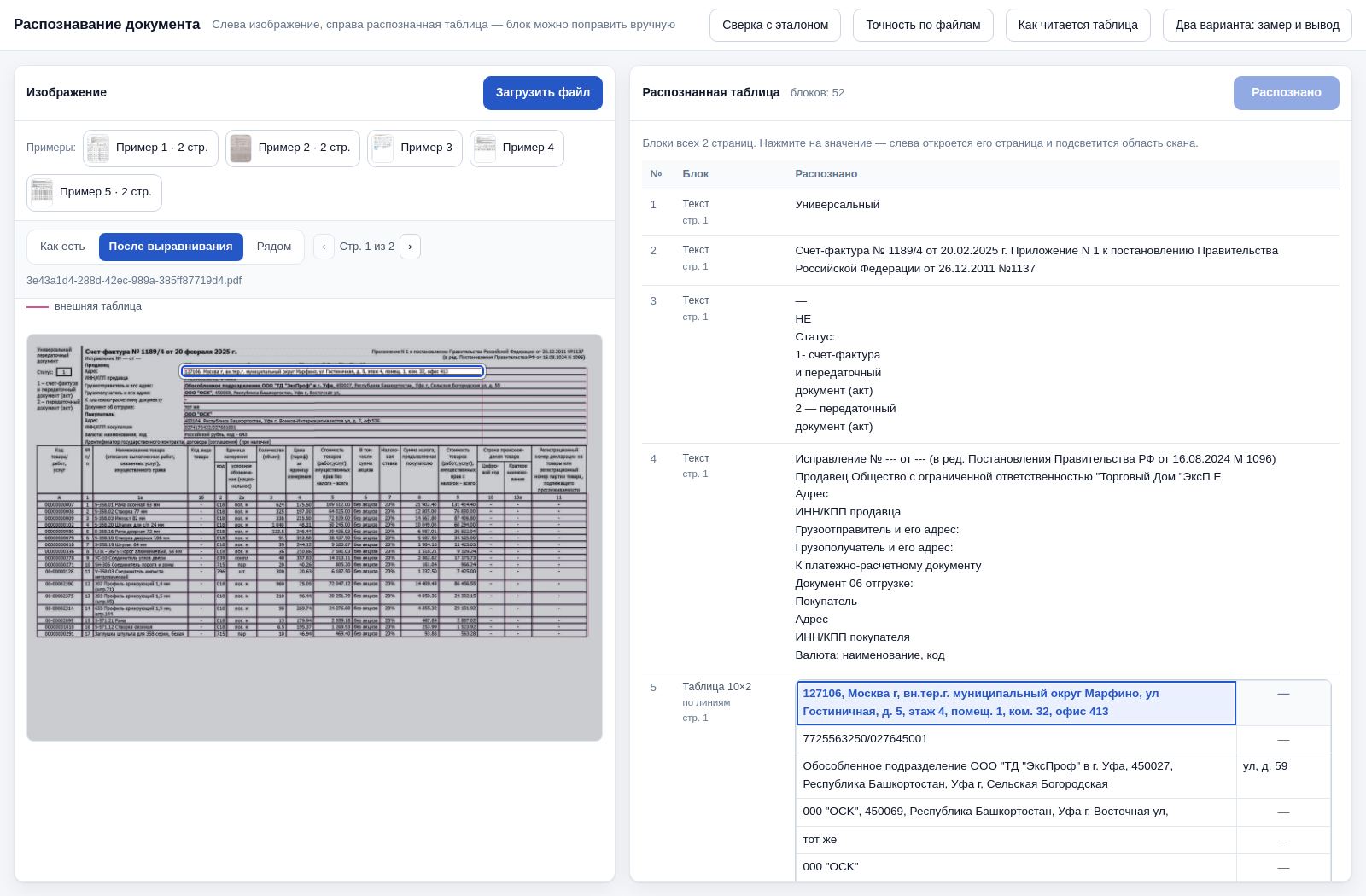

клик по ячейке подсветил её на скане: да и значение справа: да (сетка при этом на месте: 51 линий)
картинка мышью не таскается: да (сдвиг 0 точек, перетаскивание отключено: да)
на вкладке «Как есть» линий нет: да (линий 0, рамок 345)

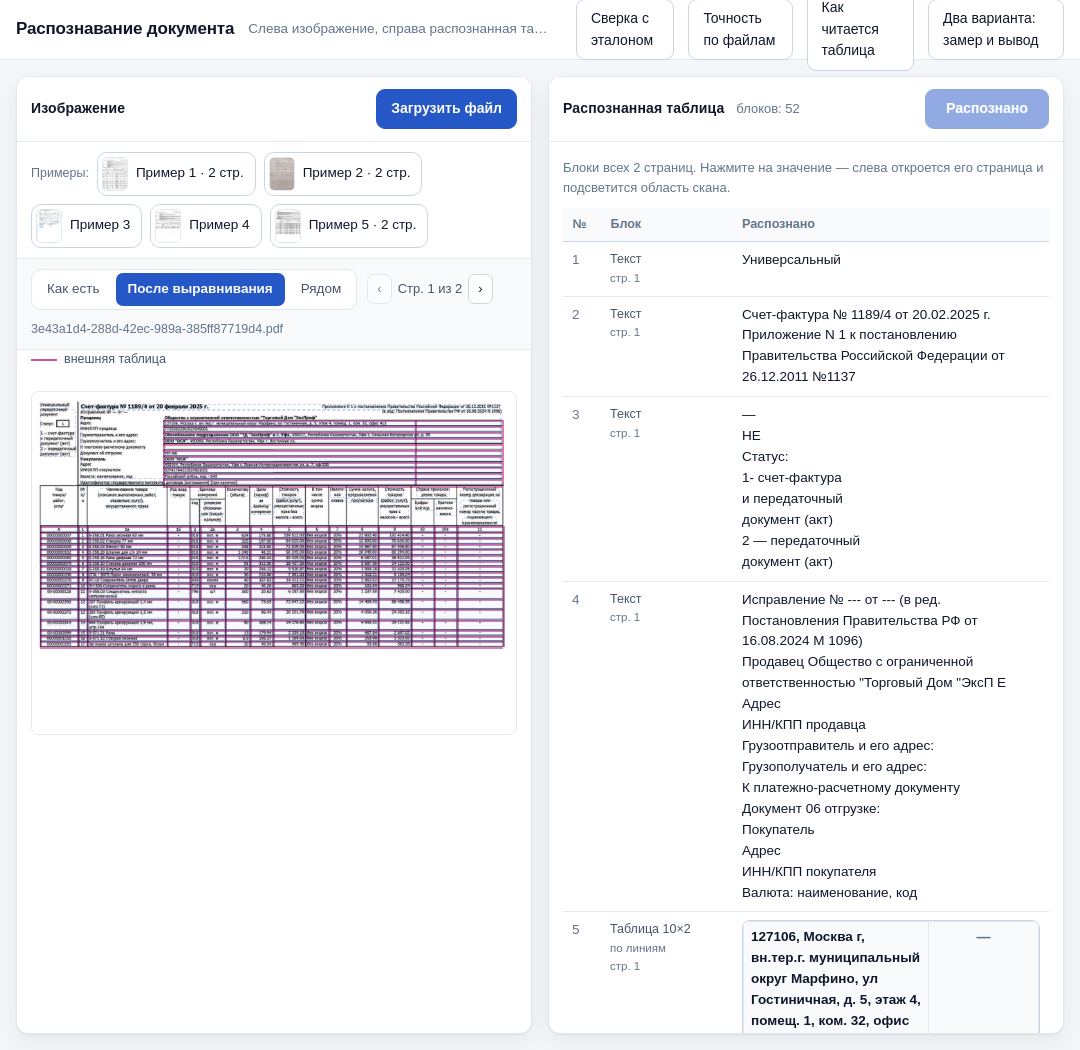

при сжатии окна с 673 до 484 точек сетка сдвинулась не больше чем на 0.02 точки
ошибок в консоли браузера: нет

Что видно глазами

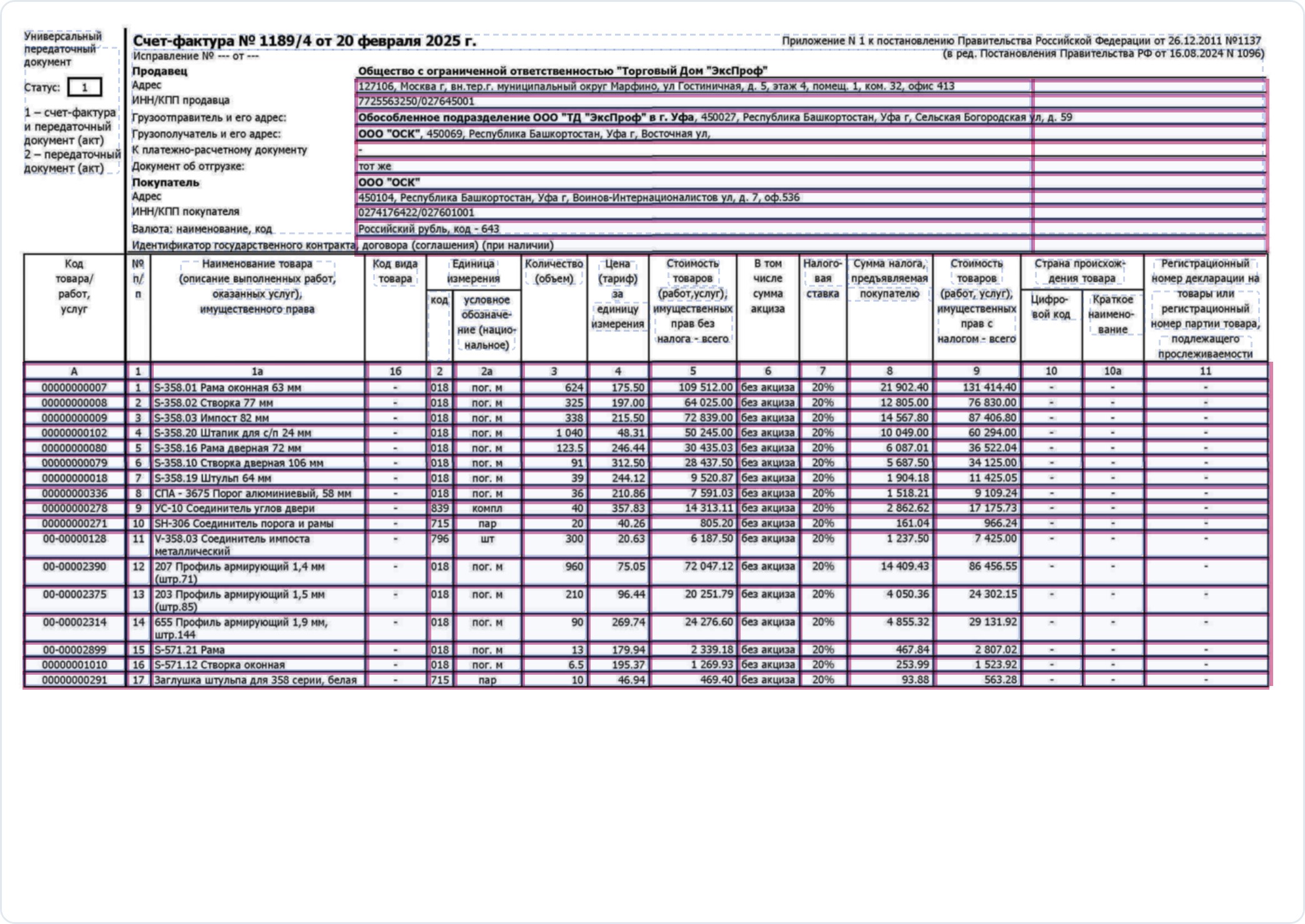

Самый чистый случай: товарная таблица на 18 строк и 16 столбцов накрыта целиком, линии совпали с линейками бланка почти везде. На второй странице сеткой накрыты обе таблицы. Расхождений, заметных глазом, нет.
