Слабые и перекошенные сканы: сетка держится
Линии сетки — это границы, по которым текст режется на ячейки. Если линия не нашлась, две соседние клетки бланка слипаются в одну; если легла мимо разлиновки — ячейка рвётся там, где на бумаге ничего не нарисовано. Здесь проверено, как ложатся линии на всех 8 страницах пяти примеров: на странице как есть, на её выцветшей копии и на копии с остаточным перекосом 0.7°.
Видно на глаз: пример заказчика с перекосом
Одна и та же страница, один и тот же кусок. Красным нанесены линии, которые нашёл алгоритм: слева — как было, справа — как стало. На бумаге линии идут по границам клеток, значит и красные линии должны идти по ним же.

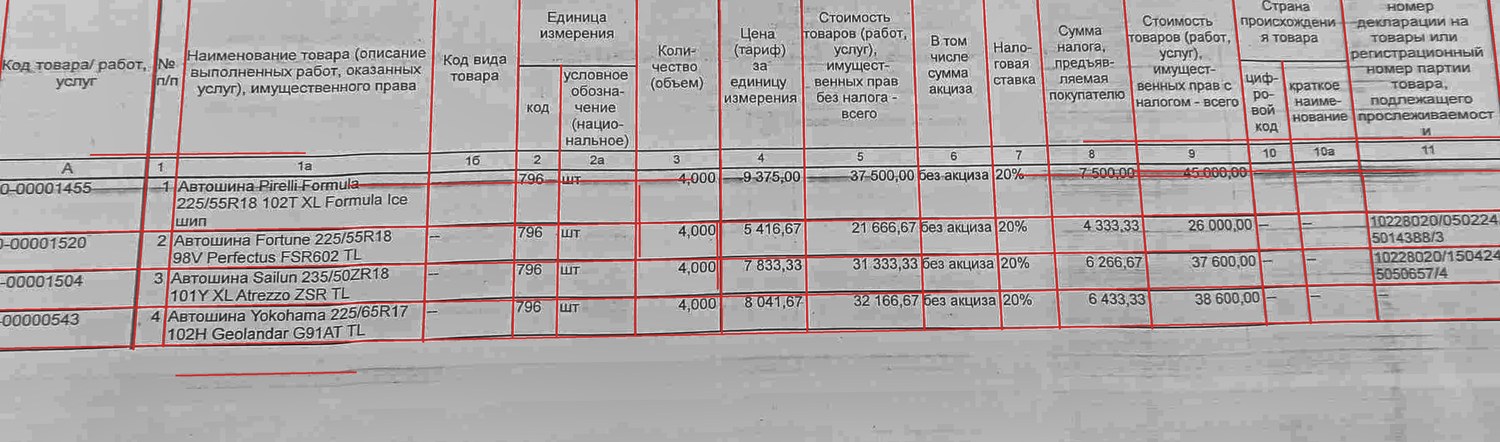

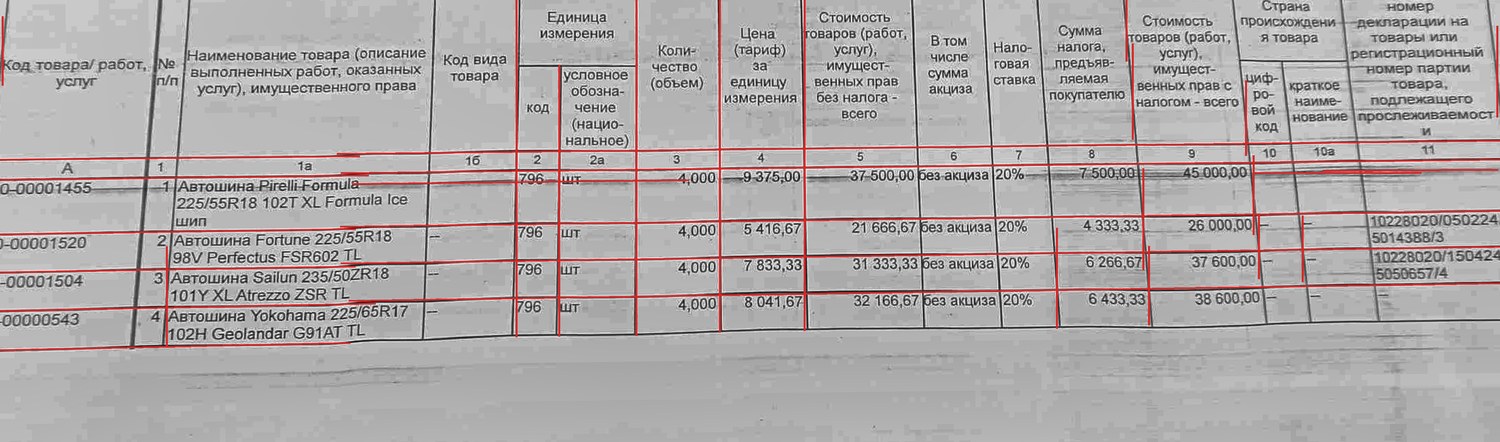

Страница с остаточным перекосом 0.7°

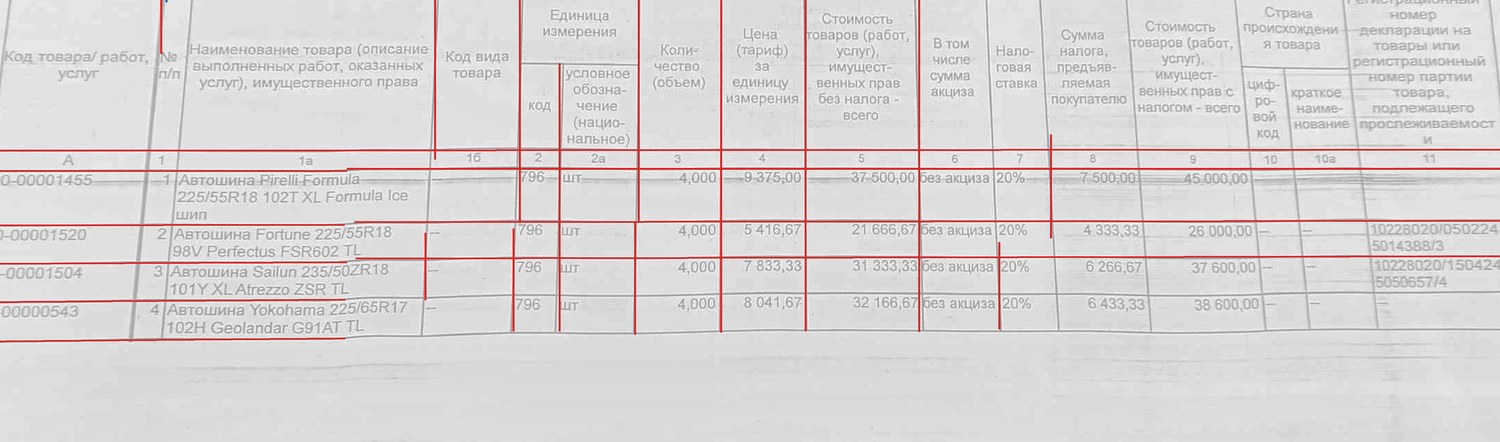

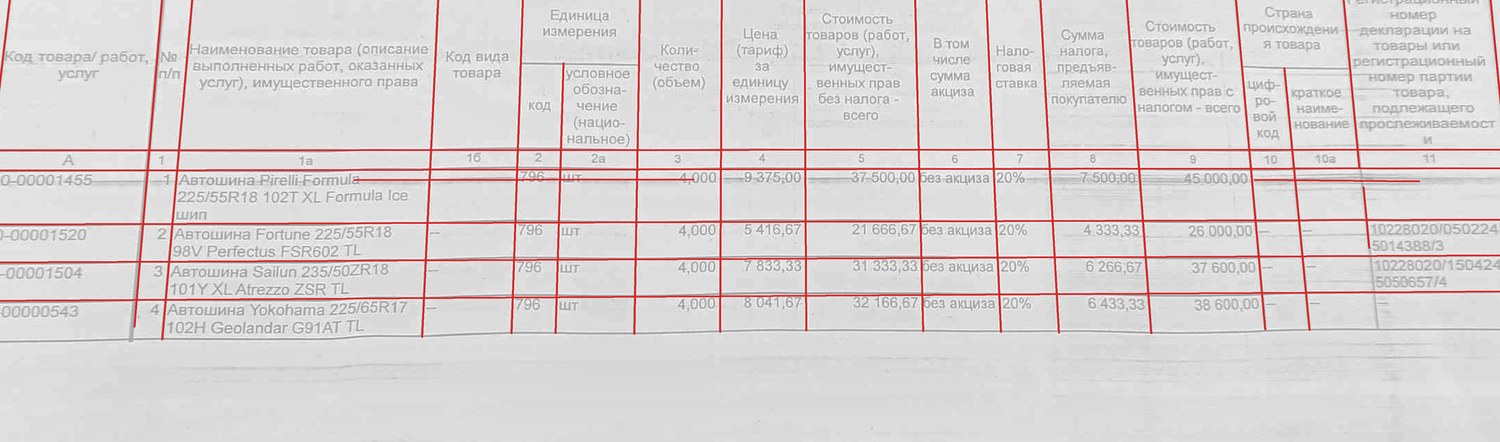

Та же страница с выцветшими чернилами

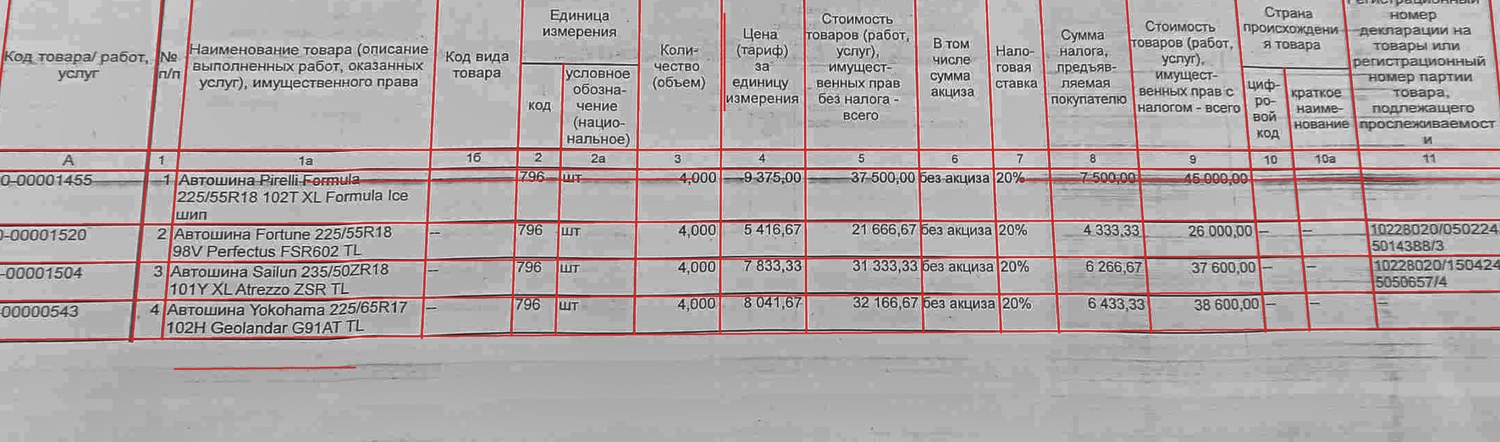

Страница как есть, без порчи
Перекошенная копия: по страницам
«Мимо разлиновки» — линия, у которой меньше 80% длины проходит по чернилам самой страницы. Считается одинаково для старой и новой версии.
| Документ | Стр. | Границ найдено было → стало | Линий мимо разлиновки было → стало |
|---|---|---|---|
| Пример 1 | 1 | 30 → 59 | 2 → 0 |
| Пример 1 | 2 | 43 → 52 | 15 → 0 |
| Пример 2 | 1 | 66 → 63 | 10 → 0 |
| Пример 2 | 2 | 49 → 62 | 9 → 0 |
| Пример 3 | 1 | 46 → 62 | 0 → 0 |
| Пример 4 | 1 | 34 → 39 | 0 → 0 |
| Пример 5 | 1 | 47 → 77 | 6 → 0 |
| Пример 5 | 2 | 24 → 37 | 0 → 0 |
Страница как есть: по страницам
| Документ | Стр. | Границ найдено было → стало | Линий мимо разлиновки было → стало |
|---|---|---|---|
| Пример 1 | 1 | 48 → 58 | 0 → 0 |
| Пример 1 | 2 | 45 → 52 | 0 → 0 |
| Пример 2 | 1 | 51 → 64 | 11 → 1 |
| Пример 2 | 2 | 58 → 53 | 9 → 2 |
| Пример 3 | 1 | 45 → 61 | 0 → 0 |
| Пример 4 | 1 | 37 → 38 | 0 → 0 |
| Пример 5 | 1 | 48 → 78 | 0 → 0 |
| Пример 5 | 2 | 23 → 35 | 0 → 0 |
Выцветшие чернила
Бледная копия — это скан со слабым тонером: линии остаются, но до чёрного не доходят. Раньше такие линейки были для алгоритма просто фоном. Сколько границ таблицы находится сейчас на обычной странице и на её бледной копии:
| Документ | Стр. | Линий строк обычная → бледная | Линий столбцов обычная → бледная |
|---|---|---|---|
| Пример 1 | 1 | 36 → 30 | 22 → 20 |
| Пример 1 | 2 | 31 → 26 | 20 → 20 |
| Пример 2 | 1 | 43 → 26 | 21 → 19 |
| Пример 2 | 2 | 26 → 9 | 20 → 17 |
| Пример 3 | 1 | 42 → 32 | 17 → 17 |
| Пример 4 | 1 | 21 → 20 | 17 → 17 |
| Пример 5 | 1 | 54 → 44 | 24 → 20 |
| Пример 5 | 2 | 30 → 24 | 3 → 2 |
Планка бледности считается от самой страницы
Оставалась одна дыра: планка «насколько линия должна быть темнее бумаги» была одна и та же для любого скана. У выцветшей копии слабее ВСЁ — и буквы, и линейки, — поэтому под общую планку такая разлиновка не подходила и терялась. Теперь планка считается по самой странице: от силы её же самых заметных штрихов. На нормальном скане она прежняя, ниже зерна бумаги не опускается никогда.

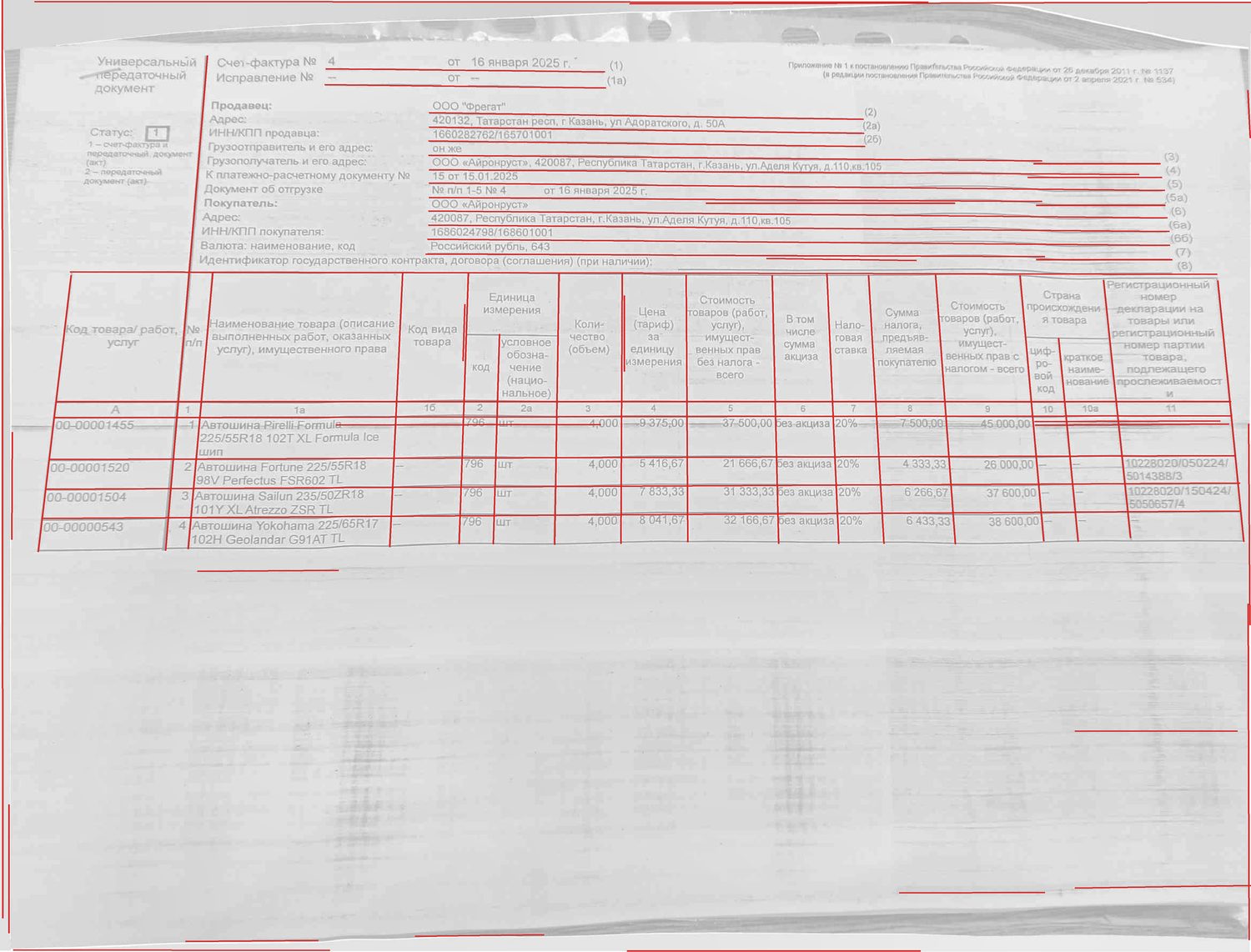

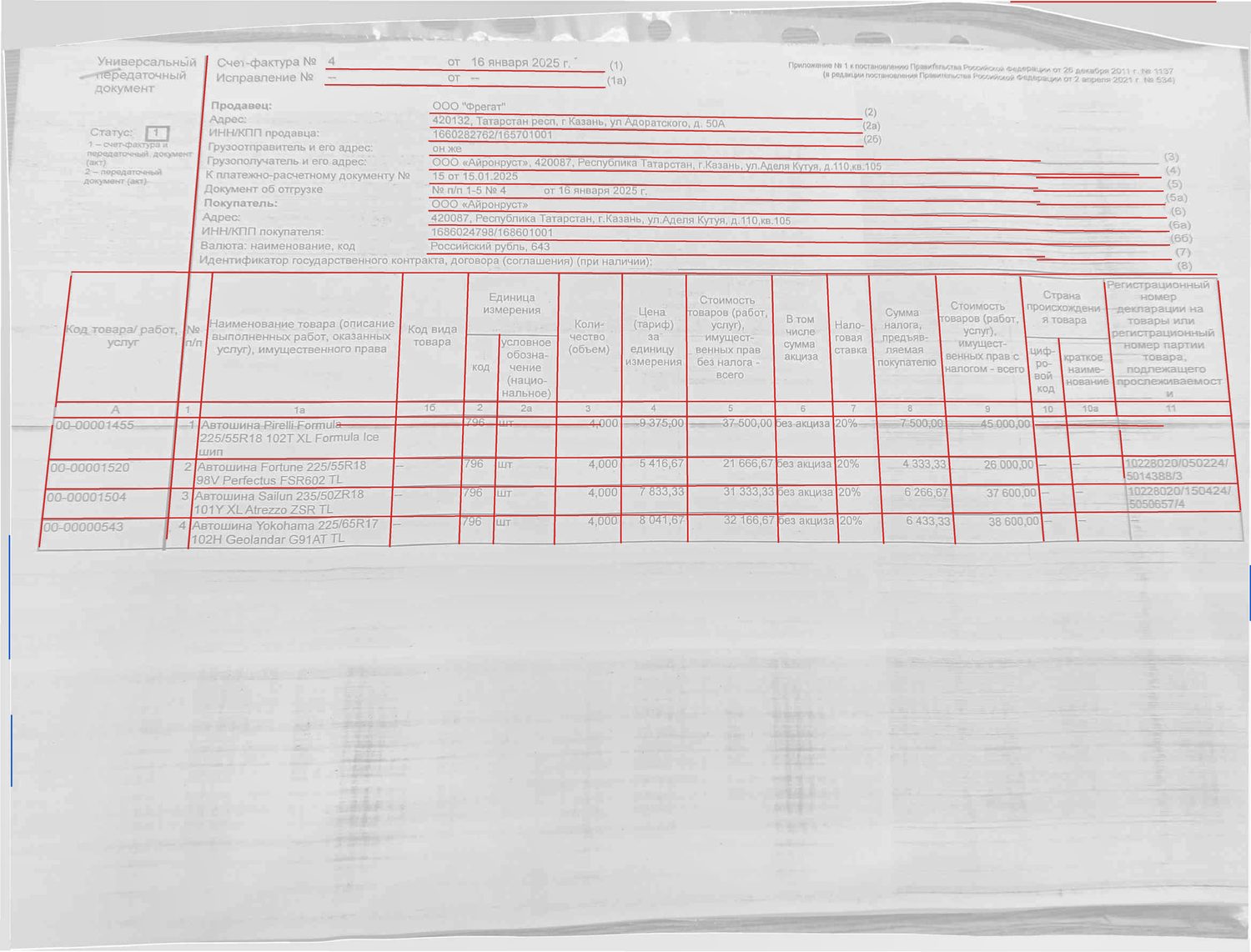

Видно на глаз — выцветшая копия перекошенного примера, первая страница. Было 26 границ строк и 22 границ столбцов, стало 38 и 25. Красным нанесено то, что нашёл алгоритм:
На настоящих страницах примеров ничего не поехало: тот же перекошенный пример на экране проверки — 147 ячеек, линий поперёк ячейки 0, ячеек без рамки 0.
Тот же перекошенный пример открыт в браузере на рабочей ссылке сервиса и распознан там: 132 ячеек, 56 линий сетки, линий поперёк ячейки 0, ячеек без рамки 0, сдвиг линии от границы ячейки 0.02 px. Это снимок рабочей ссылки на момент проверки — правка планки бледности встанет туда после публикации.
Сколько линий уцелело на испорченной копии
Проверка от обратного. Берём страницу как есть, запоминаем каждую найденную на ней линию — и портим ту же страницу тремя способами: гасим чернила на 55% (выцветшая копия), перебиваем линейки белыми разрывами длиной 0.6% стороны листа через каждые 8% (порванная) и доворачиваем лист на 0.7° (остаточный перекос). Дальше на каждой копии ищем линии заново и смотрим, сколько прежних линий нашлось там же — целиком, одной линией, а не обрывками.
| Документ | Стр. | Линий на странице строк / столбцов | Уцелело на бледной | Уцелело на порванной | Уцелело с перекосом |
|---|---|---|---|---|---|
| Пример 1 | 1 | 36 / 22 | 30 / 22 | 27 / 21 | 32 / 22 |
| Пример 1 | 2 | 31 / 21 | 26 / 21 | 24 / 20 | 26 / 21 |
| Пример 2 | 1 | 43 / 22 | 34 / 21 | 24 / 15 | 32 / 20 |
| Пример 2 | 2 | 26 / 26 | 19 / 21 | 9 / 12 | 22 / 20 |
| Пример 3 | 1 | 42 / 19 | 35 / 19 | 27 / 15 | 32 / 19 |
| Пример 4 | 1 | 21 / 17 | 21 / 17 | 18 / 16 | 20 / 17 |
| Пример 5 | 1 | 54 / 24 | 51 / 24 | 51 / 24 | 50 / 24 |
| Пример 5 | 2 | 30 / 5 | 29 / 5 | 26 / 4 | 30 / 5 |
В каждой клетке — строки / столбцы. «Порванная» копия испорчена сильнее, чем бывает на деле: разрыв ставится через каждые 8% листа, то есть на линию через весь лист приходится больше десятка разрывов сразу.

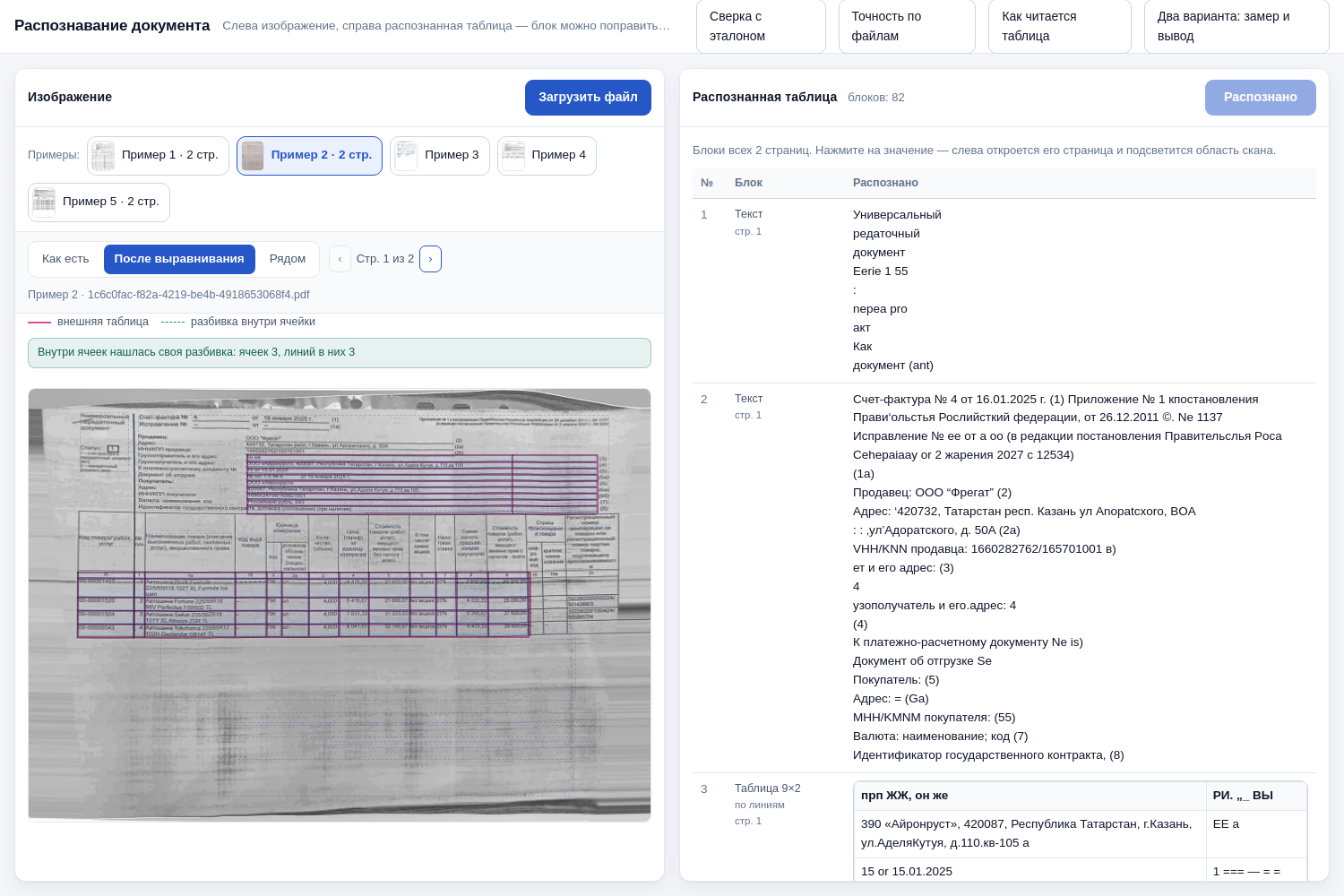

Перекошенный пример на рабочей ссылке
Тот же документ открыт в браузере на рабочем адресе сервиса, распознавание запущено там же. На 2 страницах разобрано 132 ячеек, нарисовано 56 линий сетки, линий поперёк ячейки 0, ячеек без рамки 0, наибольший сдвиг линии от границы ячейки 0.02 px.

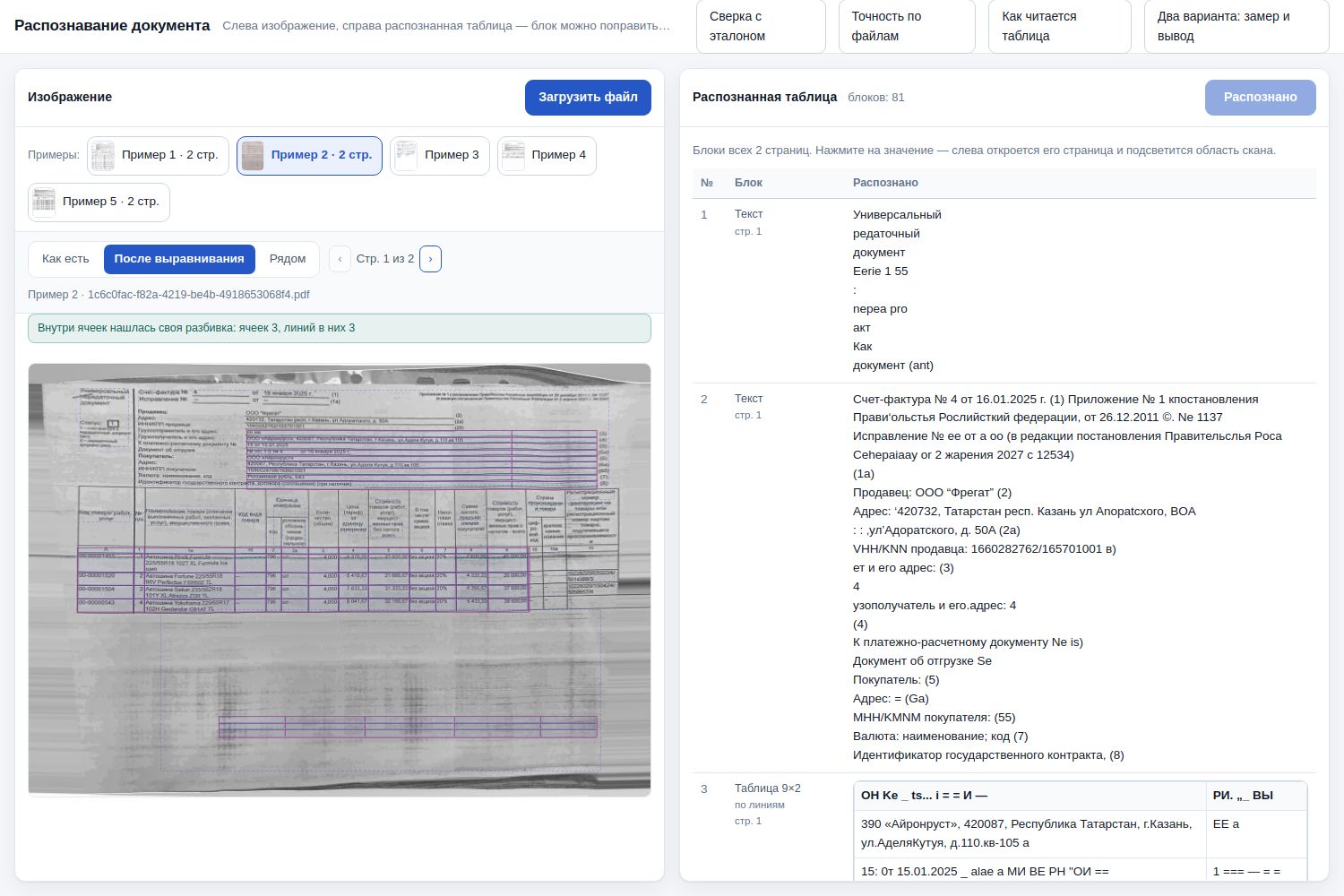

Проверка на живом экране
Перекошенный пример открыт в настоящем браузере на экране «Проверить и исправить», запущено распознавание, и на каждой странице посчитано: сколько ячеек в разборе, сколько линий сетки нарисовано, есть ли линия, которая режет ячейку посередине, и есть ли ячейка, которую линии не обводят целиком.
| Страница | Ячеек | Линий сетки | Линий поперёк ячейки | Ячеек без рамки | Сдвиг линии от границы |
|---|---|---|---|---|---|
| 1 | 103 | 47 | 0 | 0 | 0.01 px |
| 2 | 44 | 19 | 0 | 0 | 0.02 px |
Ошибок на странице: 0.
Что изменилось внутри
- Бледные и тонкие линейки. Раньше линия искалась среди чёрного. Теперь линия ищется по разнице с бумагой рядом: полоса, которая темнее соседней бумаги, — линейка, даже если она серая. Так находится и линия толщиной в один пиксель.
- Разрывы. Линейка на скане рвётся: не пропечаталась, перебита пересечением, съедена чисткой. Короткие разрывы теперь соединяются, и обрывки собираются в одну линию. Соединяется только короткий разрыв — из отдельных чёрточек линия не выдумывается.
- Перекос. У линии теперь считаются оба конца, а не одна средняя высота. Линия идёт по разлиновке с наклоном, а текст режется по границе на высоте своей строки — раньше на заваленной странице граница столбца сверху уходила в соседнюю колонку.
- Защита от выдуманных линий. Собранная линия проверяется по самой картинке: не меньше 80% её длины должно идти по настоящим чернилам, иначе она отбрасывается. Проверка идёт по честной картинке, где разрывы не заклеены.
Соседние страницы отчёта: разбивка внутри ячейки, прогон сетки по всем пяти документам.
