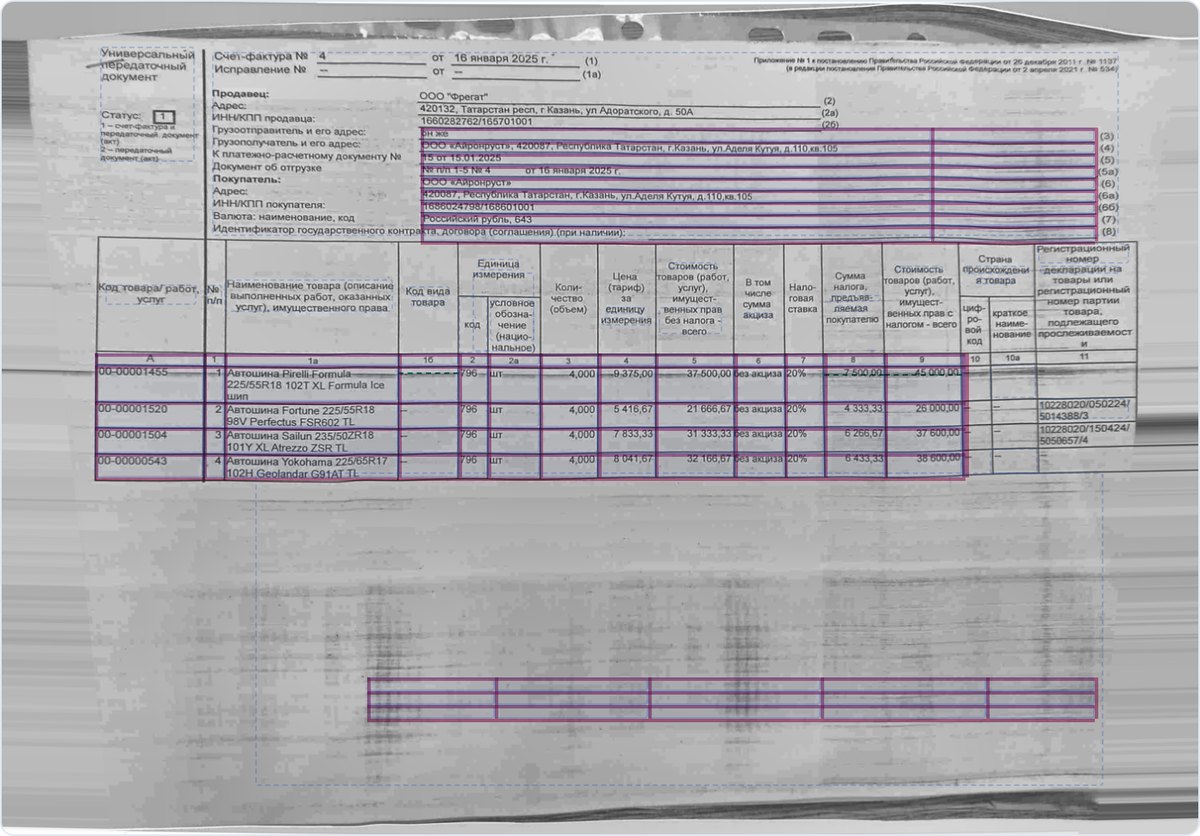

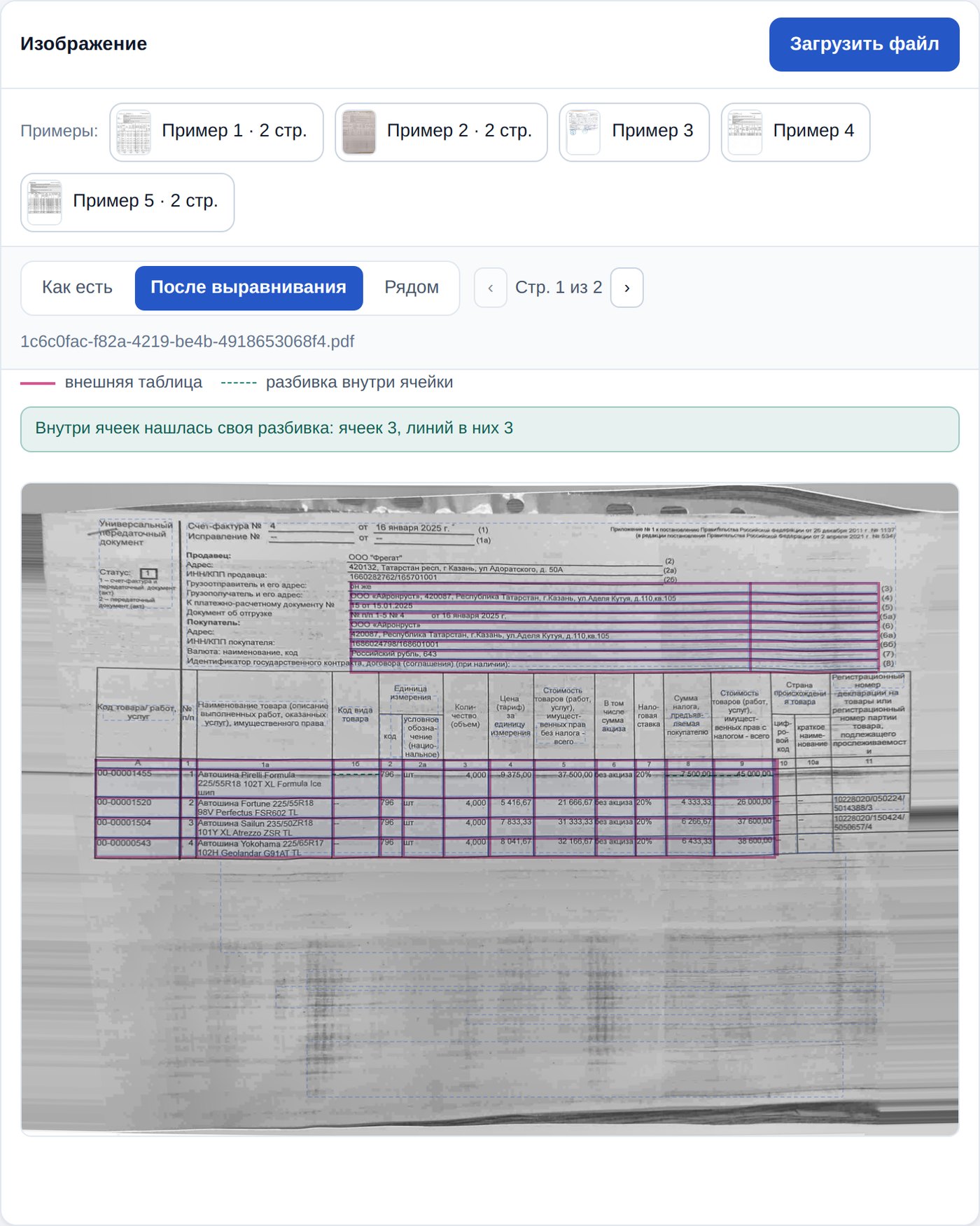

На вкладке «После выравнивания» линии сетки теперь разного вида: у самой таблицы линия толстая и сплошная, у разбивки внутри ячейки — тоньше, пунктиром и другого цвета. Чем глубже вложенность, тем тоньше и легче линия. Под переключателем появилась подпись, какая линия что означает; в ней показываются только те уровни, что на этой странице действительно нашлись.
| Линия | Что означает | Как выглядит |
|---|---|---|
| внешняя таблица | сплошная, самая толстая, малиновая | |
| разбивка внутри ячейки | пунктир, тоньше, зелёно-бирюзовая | |
| второй уровень внутри | мелкий пунктир, тонкая, оранжевая | |
| третий уровень и глубже | точками, тонкая, фиолетовая |
Проверено в браузере: все четыре вида линий отличаются друг от друга толщиной, цветом или рисунком штриха — совпадений нет.

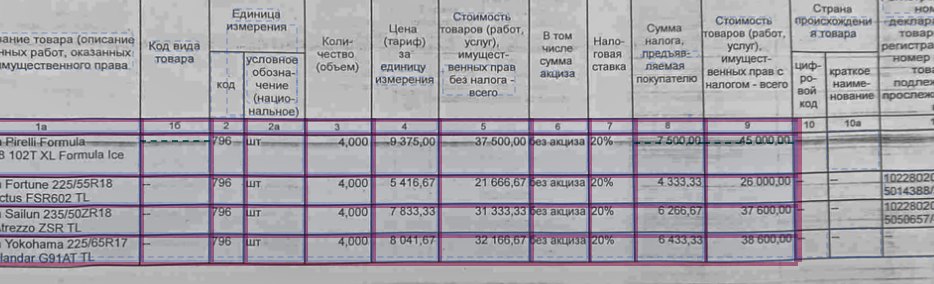

Линии рисуются «на затемнение»: они могут сделать точку под собой темнее, но никогда — светлее. Снимки с сеткой и без неё сверены точка в точку на двух документах: на «Примере 1» это 10 962 тёмные точки скана, на «Примере 2» — 23 033. Ни одна из них не стала светлее больше чем на 2 единицы яркости из 255 — такое расхождение на глаз неразличимо. Буква, на которую легла линия, остаётся такой же чёрной, как без неё.
| Проверка | «Пример 1» | «Пример 2» | «Пример 3» |
|---|---|---|---|
| Линий внешней таблицы | 62 | 44 | 27 |
| Линий вложенной разбивки | 0 | 3 | 2 |
| Уровней в подписи | 1 | 2 | 2 |
| Щелчок по ячейке подсвечивает значение справа | работает | работает | работает |
| Протяжка мышью сдвинула изображение | 0 точек | 0 точек | 0 точек |
| Ошибки на странице | нет | нет | нет |
В «Примере 1» вложенной разбивки на странице нет — и подпись честно показывает один уровень, лишних строк в ней не появляется.
Отдельно проверено на рабочей ссылке приложения: открыт готовый разбор, щелчок по ячейке подсвечивает значение справа, протяжка мышью не сдвигает изображение ни на точку, ошибок на странице нет. Там же новая разметка сетки проверена на живых данных сервиса — линия внешней таблицы стала толще, подпись уровней появилась.
У всех пяти документов заказчика вложенность доходит до первого уровня — глубже в этих сканах разбивки нет. Поэтому вид линий третьего и четвёртого уровня проверен отдельно: пробные линии поставлены на страницу и прочитано, какими их рисует браузер.
После того как распознавание научили держать бледные и перекошенные сканы, показ уровней проверен заново — на рабочей ссылке приложения, в настоящем браузере, на двух документах заказчика. Оба разобраны прямо там, ничего не подставлялось. Ничего не поехало.
| Что смотрели | «Пример 2» (перекошенный) | «Пример 3» |
|---|---|---|
| Линий внешней таблицы | 34 | 27 |
| Линий вложенной разбивки | 3 | 2 |
| Уровней в подписи под переключателем | 2 | 2 |
| Щелчок по ячейке подсвечивает значение справа | работает | работает |
| Протяжка мышью сдвинула изображение | 0 точек | 0 точек |
| Вкладка «Как есть»: линии и подпись скрыты | да | да |
| Ошибки на странице | нет | нет |

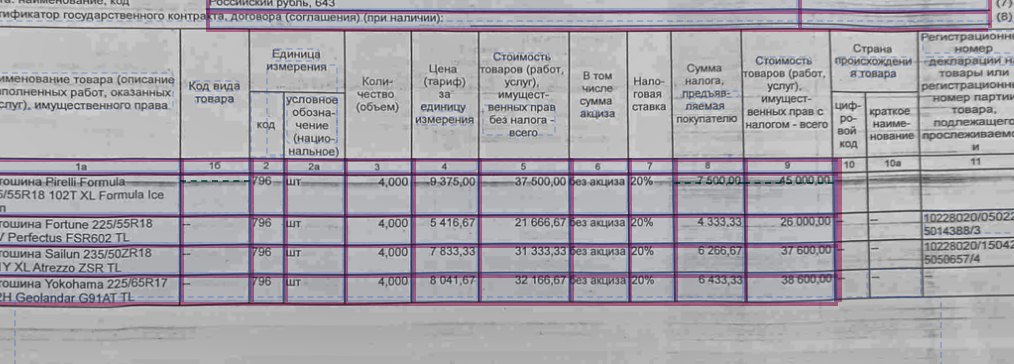

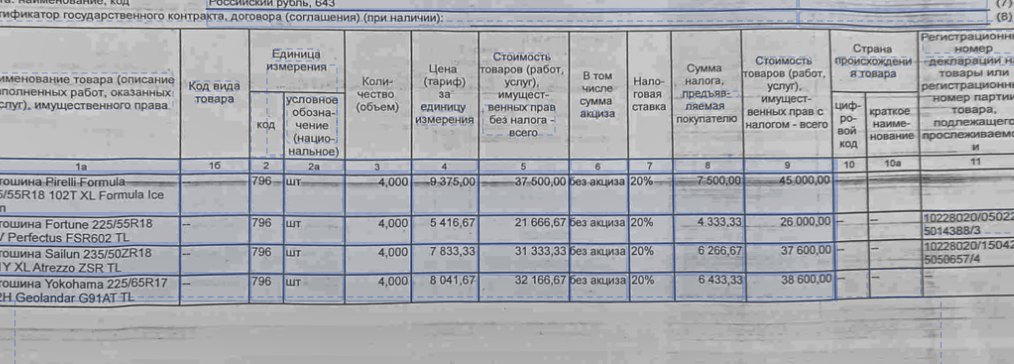

Оба снимка сделаны на рабочей ссылке. Крупный кусок сверен точка в точку с тем же куском без линий: под линиями оказалось 8,9% площади кадра, и ни одна из 26 531 тёмной точки скана не стала светлее — буквы под сеткой такие же чёрные, как без неё.
Проверка повторена ещё раз в тот же вечер, на новом разборе тех же двух документов на рабочей ссылке: числа сошлись — «Пример 2» 34 линии внешней таблицы и 3 линии вложенной разбивки, «Пример 3» 27 и 2; подпись уровней показывает по два уровня, щелчок по ячейке подсвечивает значение справа, протяжка мышью сдвинула лист на 0 точек, ошибок на странице нет.
Оговорка про время: с утра рабочий адрес около получаса не отвечал — ни в браузере, ни запросом. Проверка сделана после того, как он снова начал открываться; всё, что в этом разделе, снято именно с него.
