Границы столбцов на выпрямленном скане: найдены на всех пяти документах

Сервис теперь сам видит, где на выпрямленной странице проходят вертикальные линии таблицы — рамки столбцов. Ниже по каждому документу картинка-проверка: настоящий скан пользователя с нанесёнными найденными линиями. Замер сделан 25 августа 2026 года по тем самым выпрямленным страницам, которые читает распознавание. Ни одна линия не нарисована «от себя»: все посчитаны по картинкам.

5 из 5

документов, где границы столбцов найдены

124

линий столбцов на 8 страницах

80%–100%

длины линии проходит точно по напечатанной рамке (допуск полмиллиметра)

Что нашлось в каждом документе

Документ	Страница	Линий таблицы	Ширина таблицы, % листа	Чернила под линией	Чернила в полусантиметре сбоку
Пример 1	1	20	89%	100%	14%
Пример 1	2	20	89%	100%	13%
Пример 2	1	17	87%	99%	15%
Пример 2	2	14	91%	97%	13%
Пример 3	1	17	88%	97%	22%
Пример 4	1	17	89%	100%	18%
Пример 5	1	17	96%	100%	27%
Пример 5	2	2	63%	100%	3%

Последние две колонки — это и есть проверка числом. «Чернила под линией» — какая доля найденной линии идёт по напечатанной рамке. «Сбоку» — сколько чернил на том же месте, но на полсантиметра левее или правее: там уже не рамка, а пустое поле и редкий текст. Разница между этими двумя числами и означает, что линия легла на рамку, а не рядом с ней.

Картинки-проверки: скан с нанесёнными линиями

линии основной таблицы страницыпрочие вертикальные линейки бланка

Пример 1 — страница 1: 20 границ столбцов

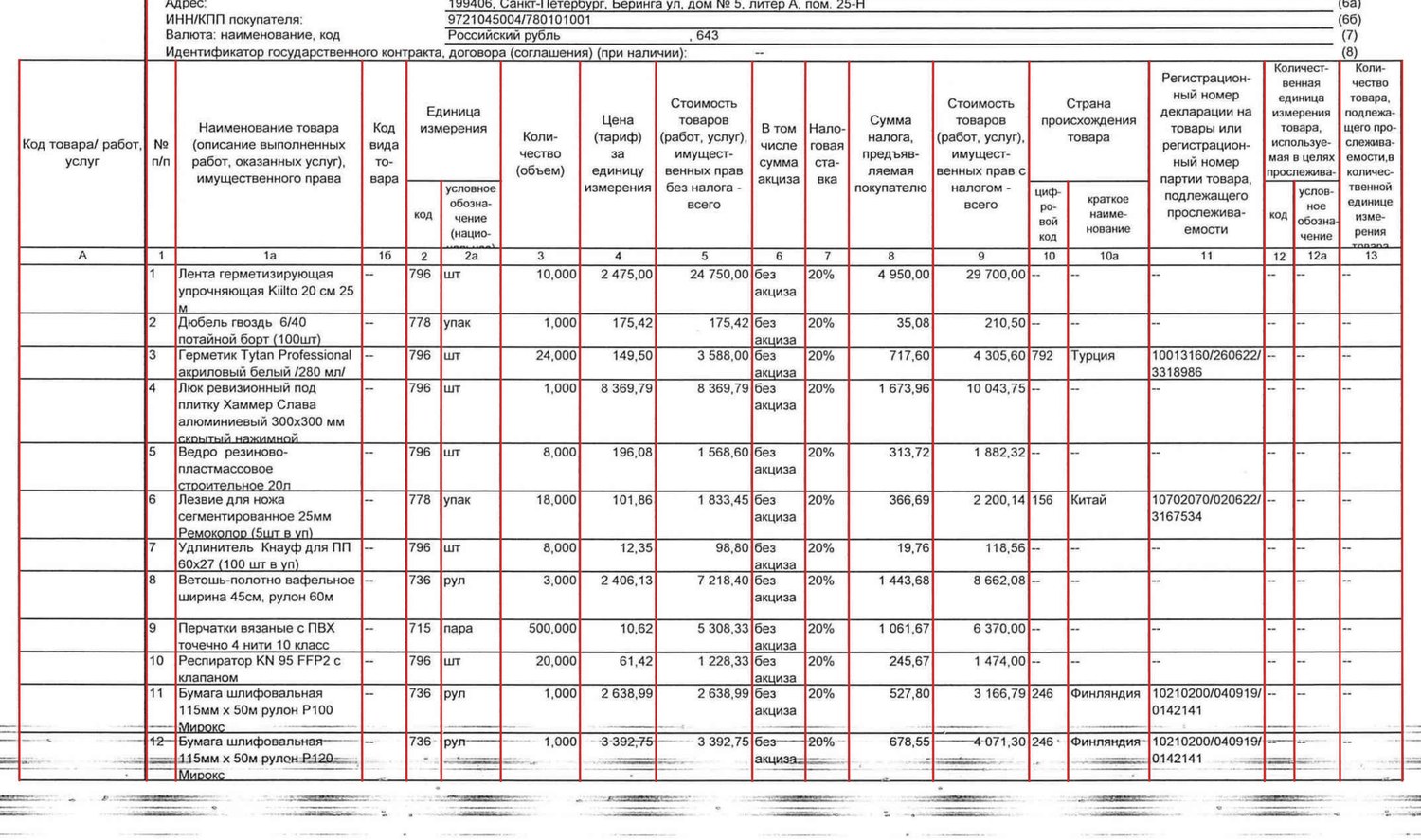

Пример 1: таблица с найденными границами столбцов — Таблица крупно: красные линии нанесены по найденным координатам поверх настоящего скана.

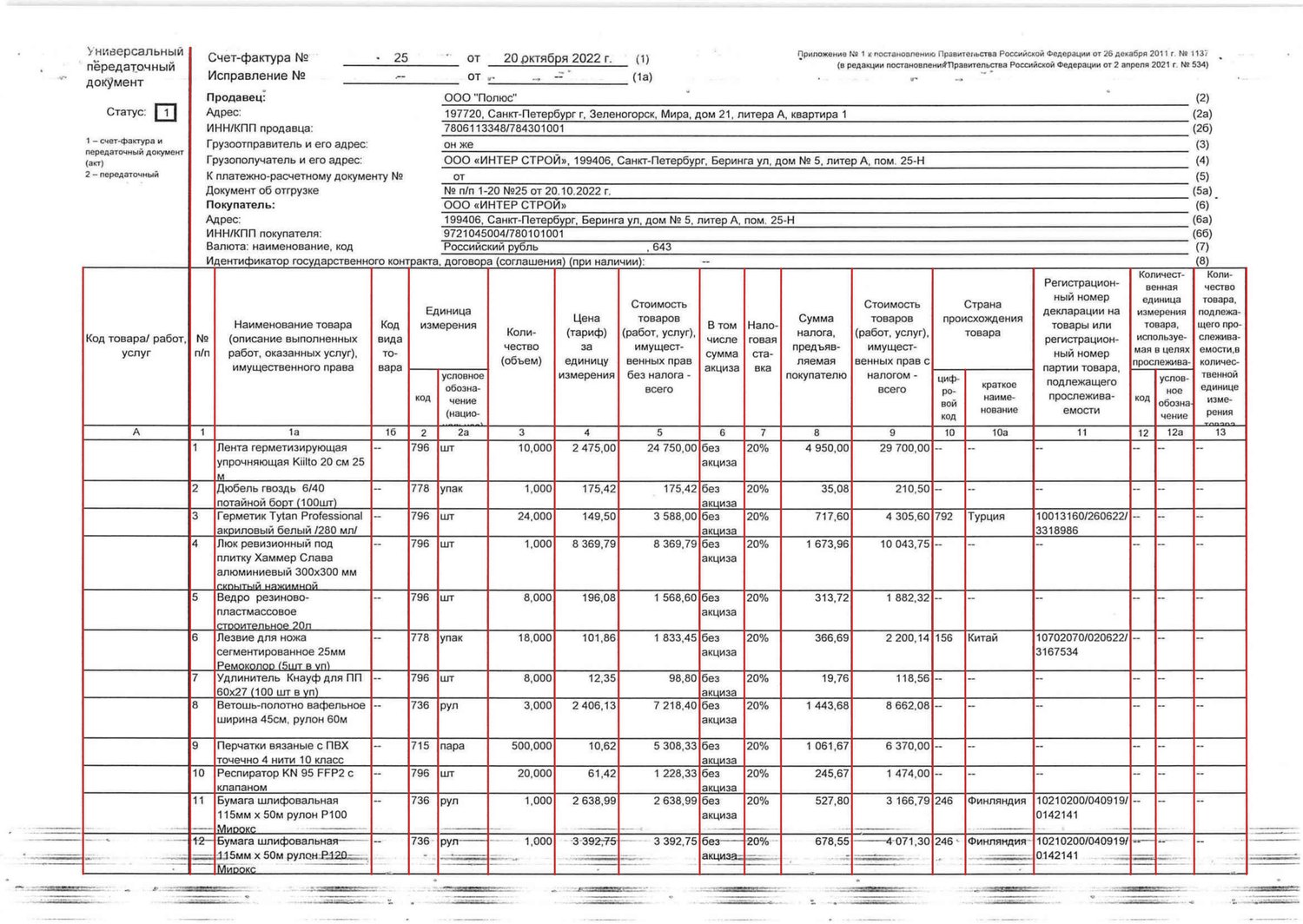

Пример 1: страница целиком с найденными линиями — Страница целиком.

Проверка: под линией чернил 100% в среднем и не меньше 100% у худшей линии; сбоку — 14%.

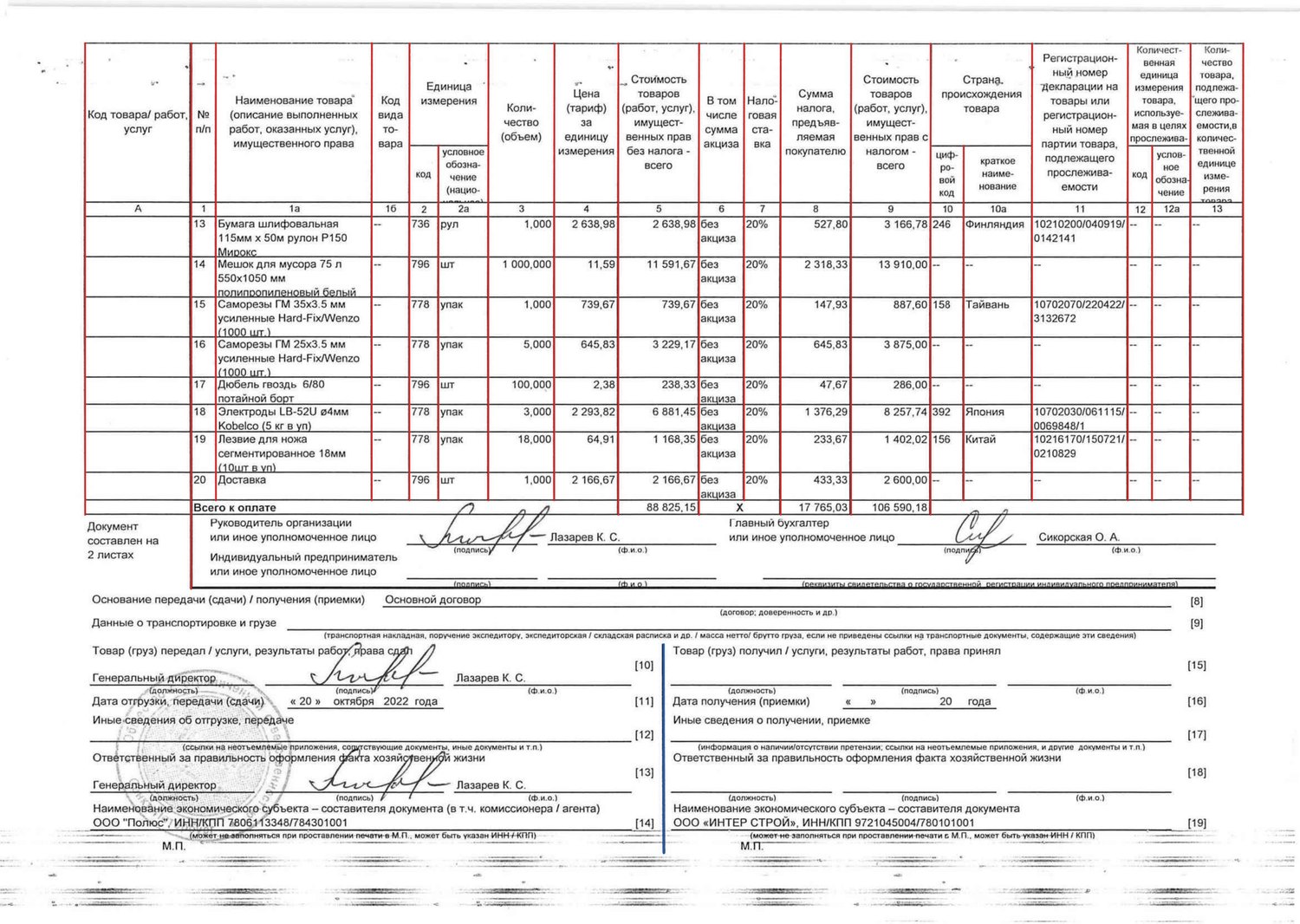

Ещё страница 2: скан с линиями — 20 границ столбцов.

Пример 2 — страница 1: 17 границ столбцов

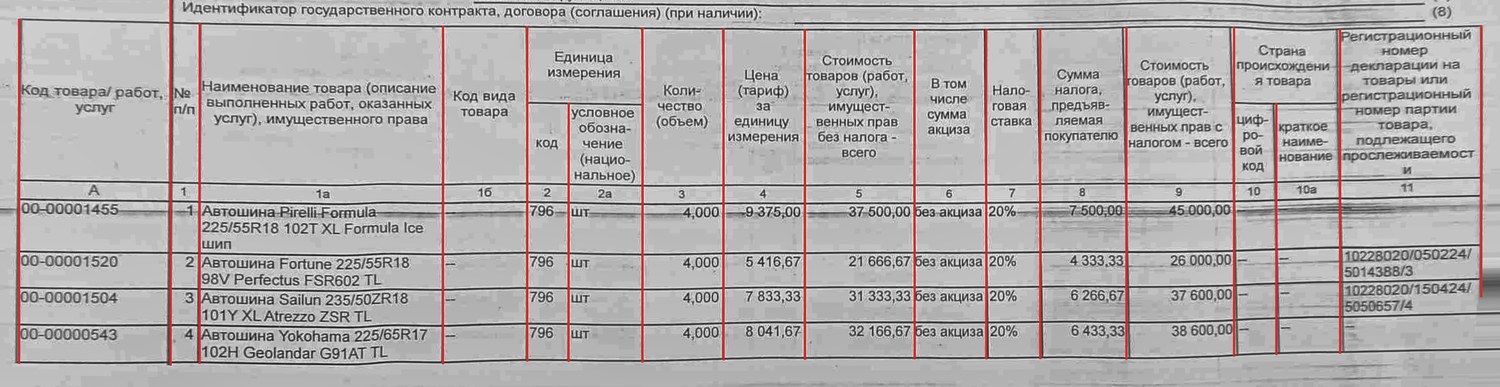

Пример 2: таблица с найденными границами столбцов — Таблица крупно: красные линии нанесены по найденным координатам поверх настоящего скана.

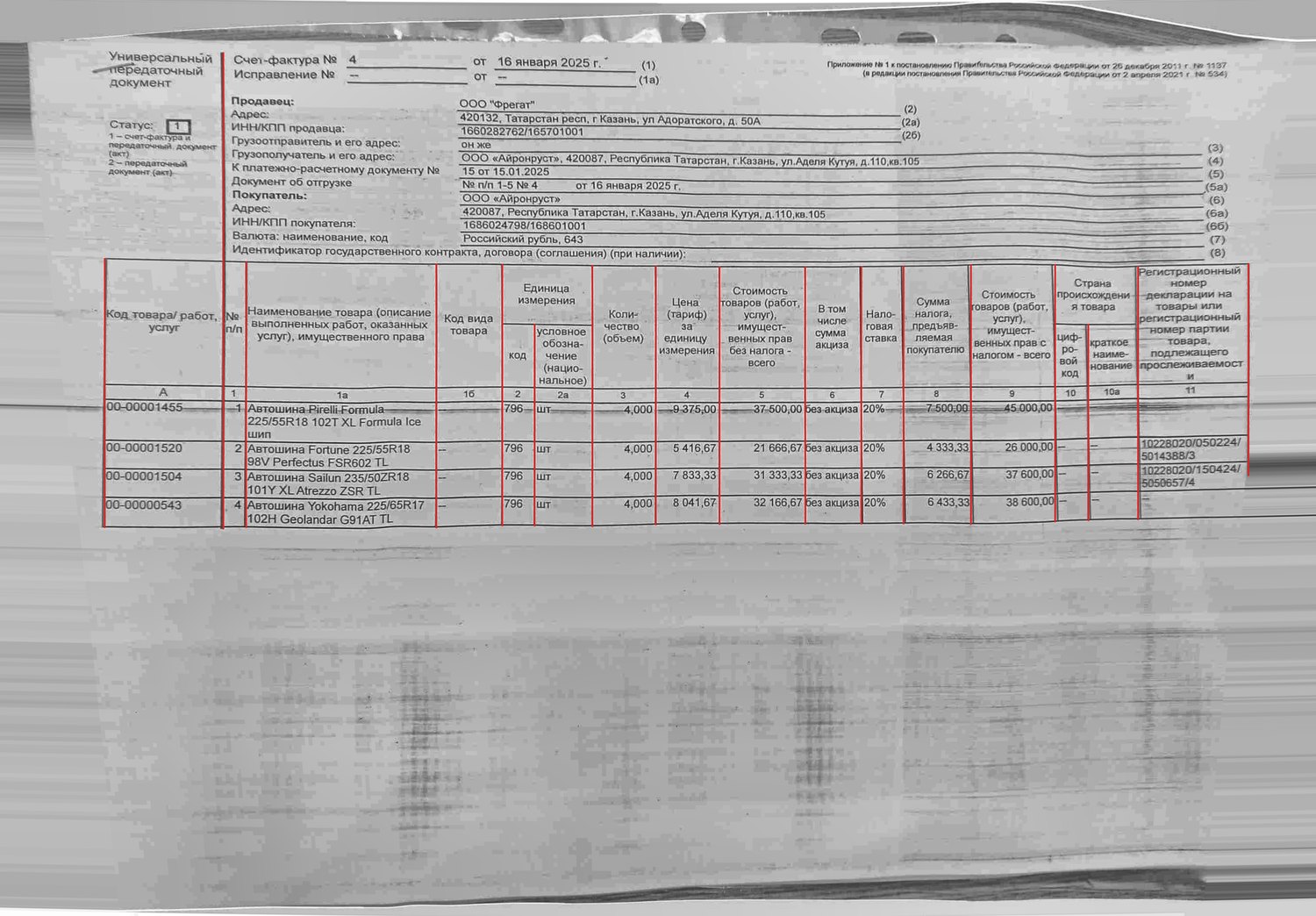

Пример 2: страница целиком с найденными линиями — Страница целиком.

Проверка: под линией чернил 99% в среднем и не меньше 90% у худшей линии; сбоку — 15%.

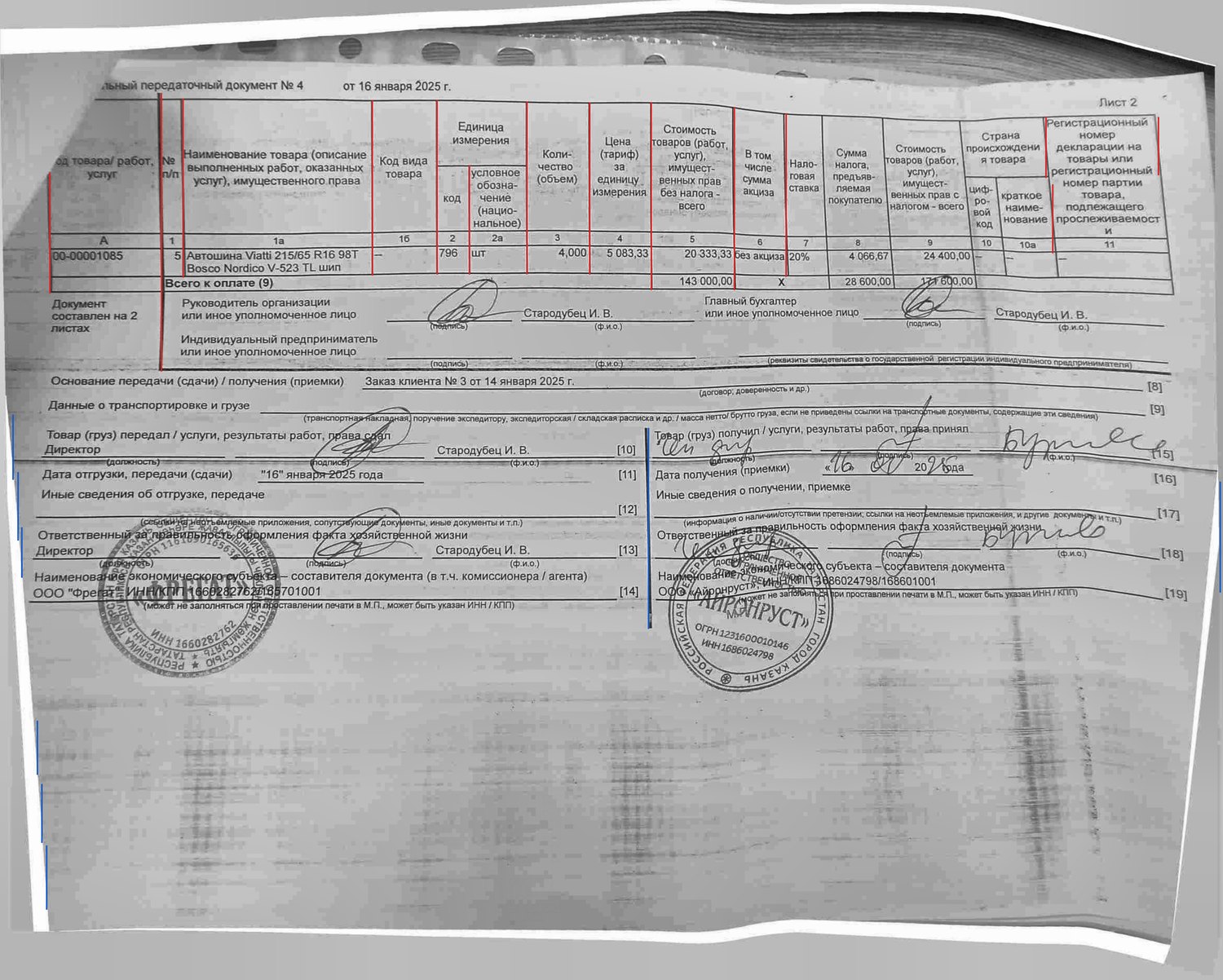

Ещё страница 2: скан с линиями — 14 границ столбцов.

Пример 3 — страница 1: 17 границ столбцов

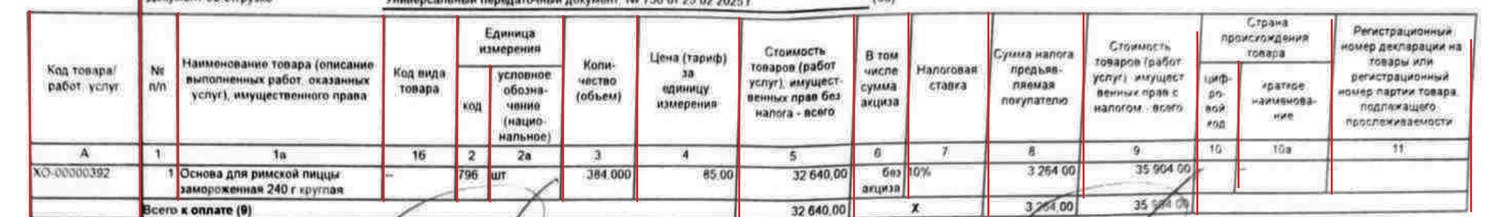

Пример 3: таблица с найденными границами столбцов — Таблица крупно: красные линии нанесены по найденным координатам поверх настоящего скана.

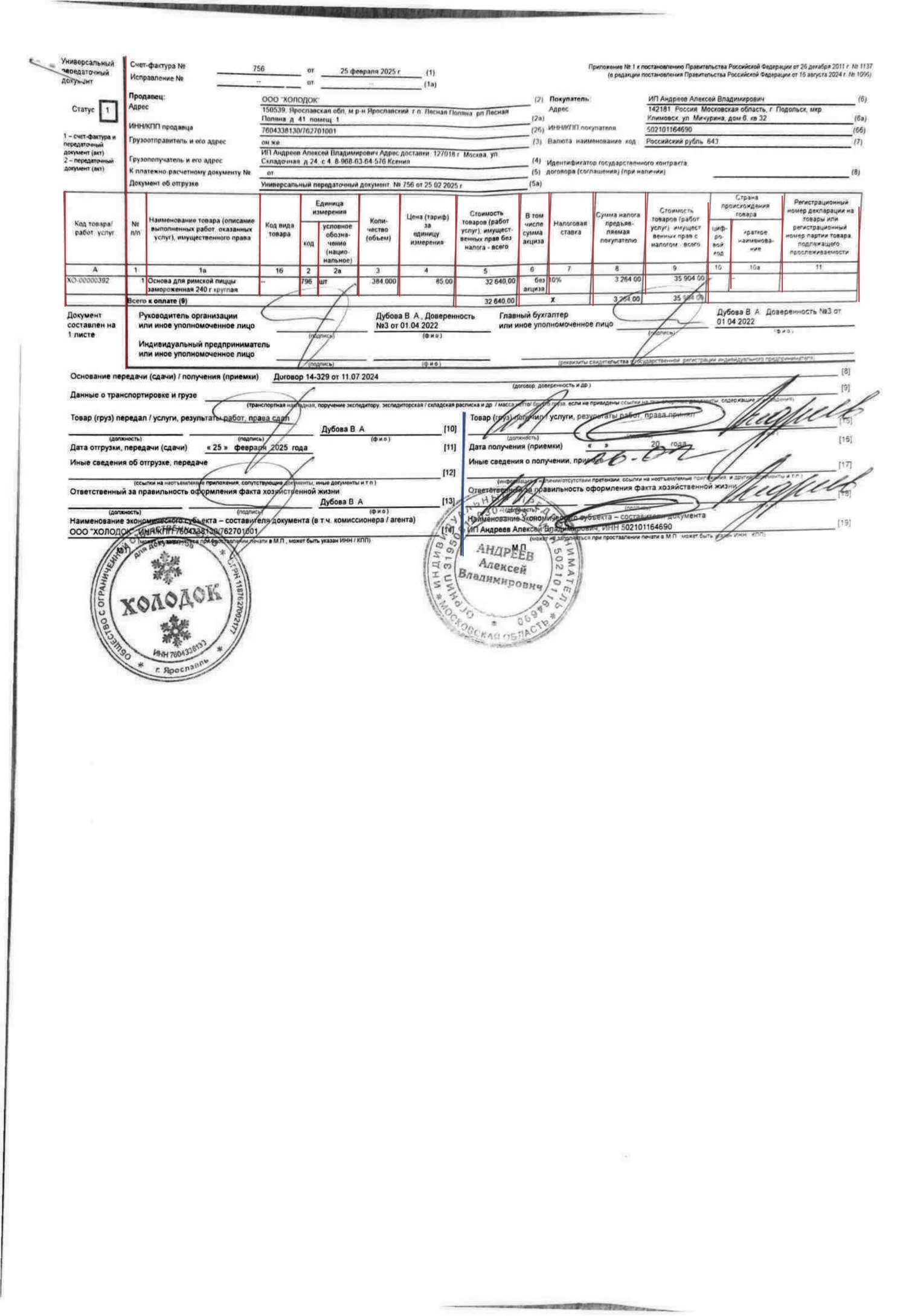

Пример 3: страница целиком с найденными линиями — Страница целиком.

Проверка: под линией чернил 97% в среднем и не меньше 86% у худшей линии; сбоку — 22%.

Пример 4 — страница 1: 17 границ столбцов

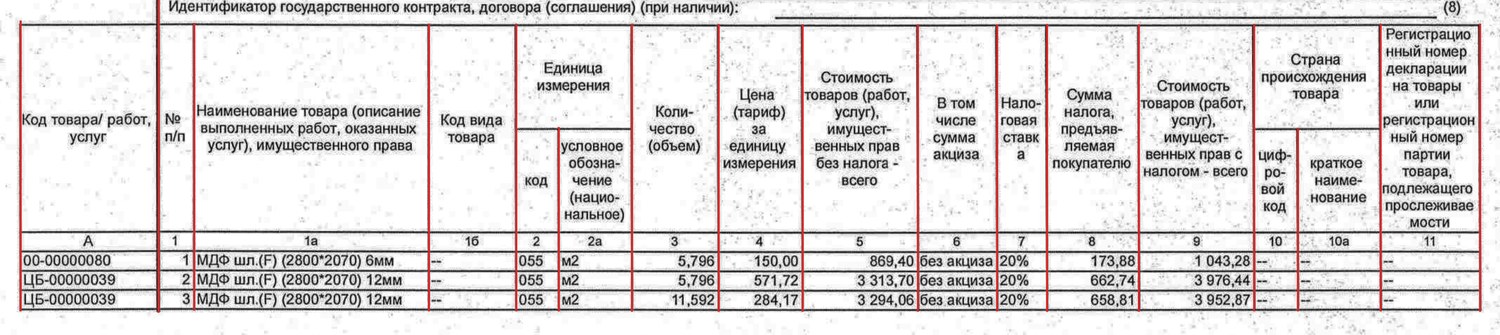

Пример 4: таблица с найденными границами столбцов — Таблица крупно: красные линии нанесены по найденным координатам поверх настоящего скана.

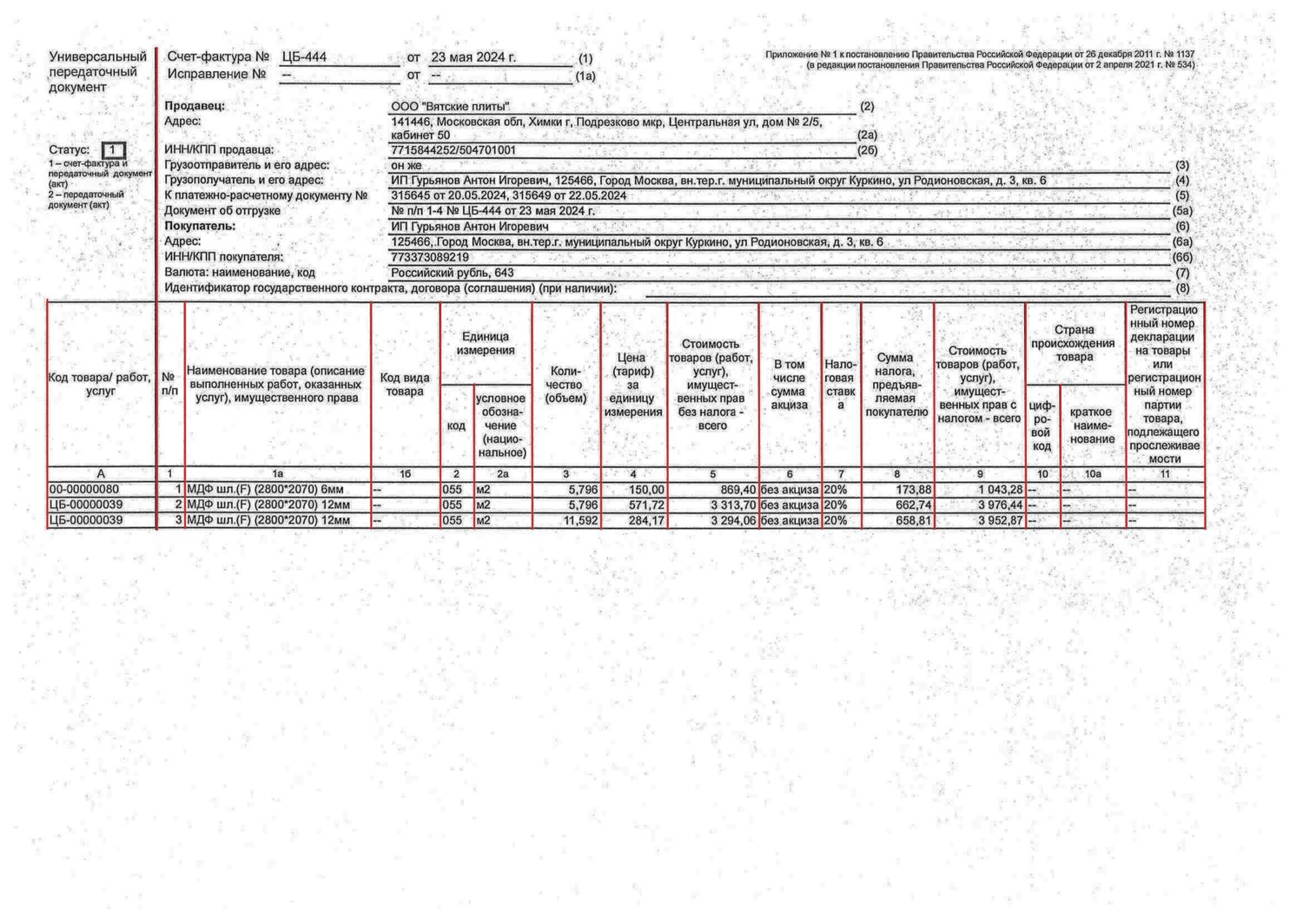

Пример 4: страница целиком с найденными линиями — Страница целиком.

Проверка: под линией чернил 100% в среднем и не меньше 100% у худшей линии; сбоку — 18%.

Пример 5 — страница 1: 17 границ столбцов

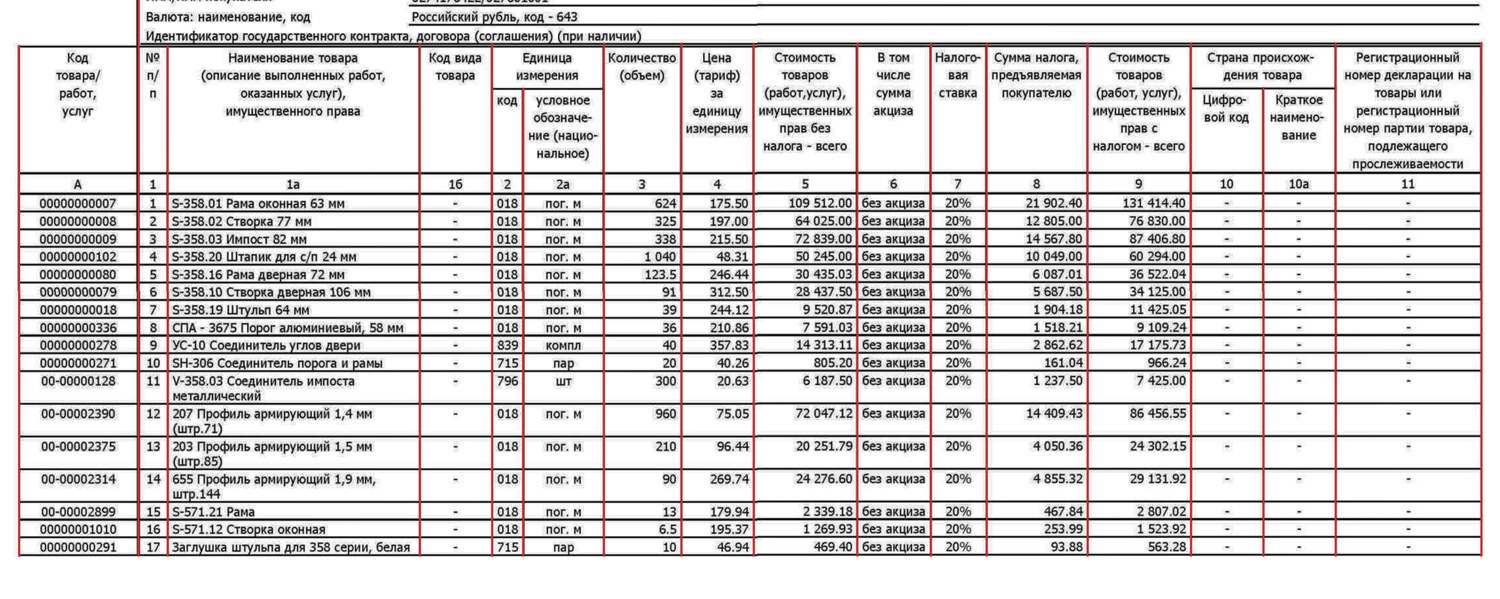

Пример 5: таблица с найденными границами столбцов — Таблица крупно: красные линии нанесены по найденным координатам поверх настоящего скана.

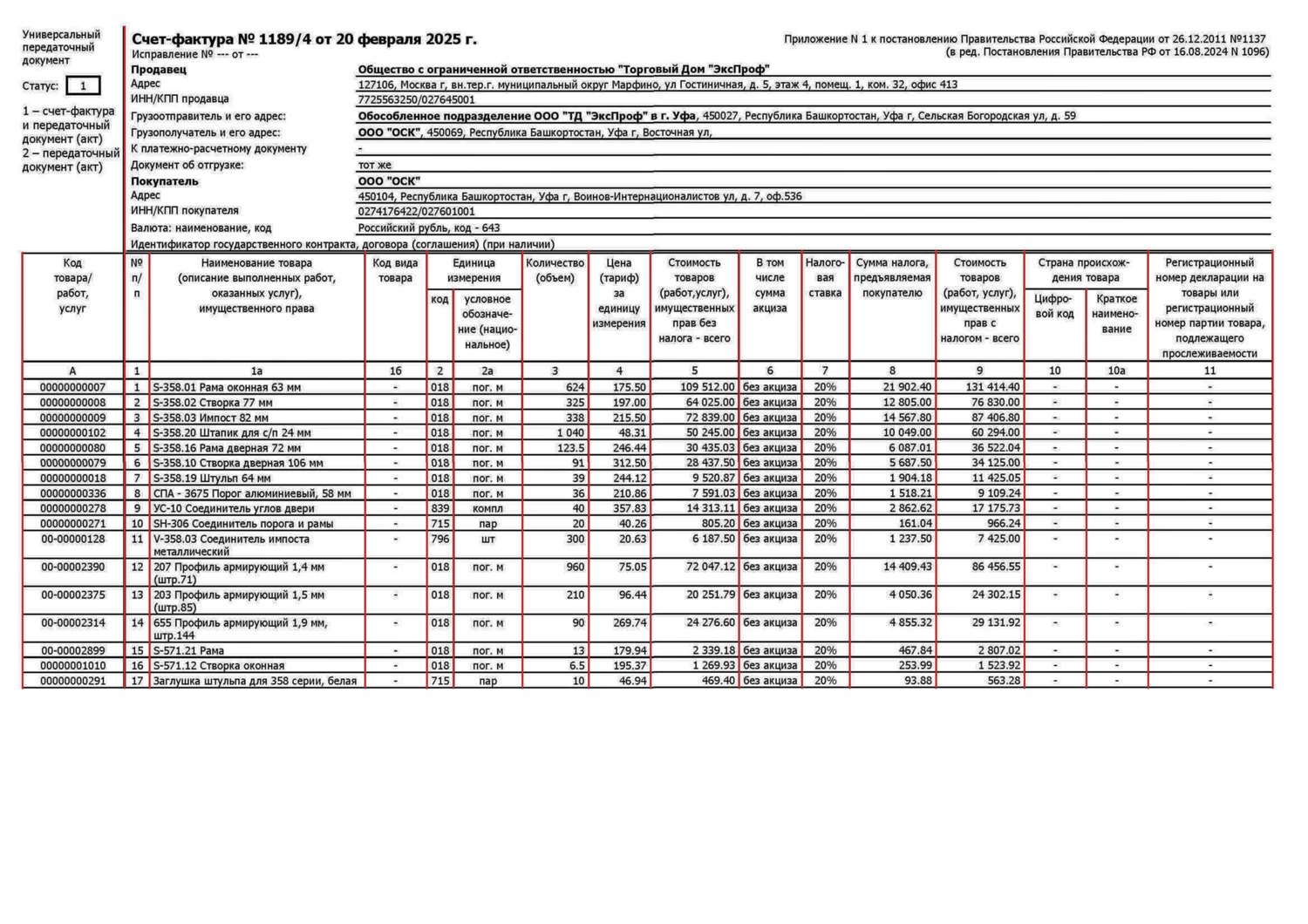

Пример 5: страница целиком с найденными линиями — Страница целиком.

Проверка: под линией чернил 100% в среднем и не меньше 100% у худшей линии; сбоку — 27%.

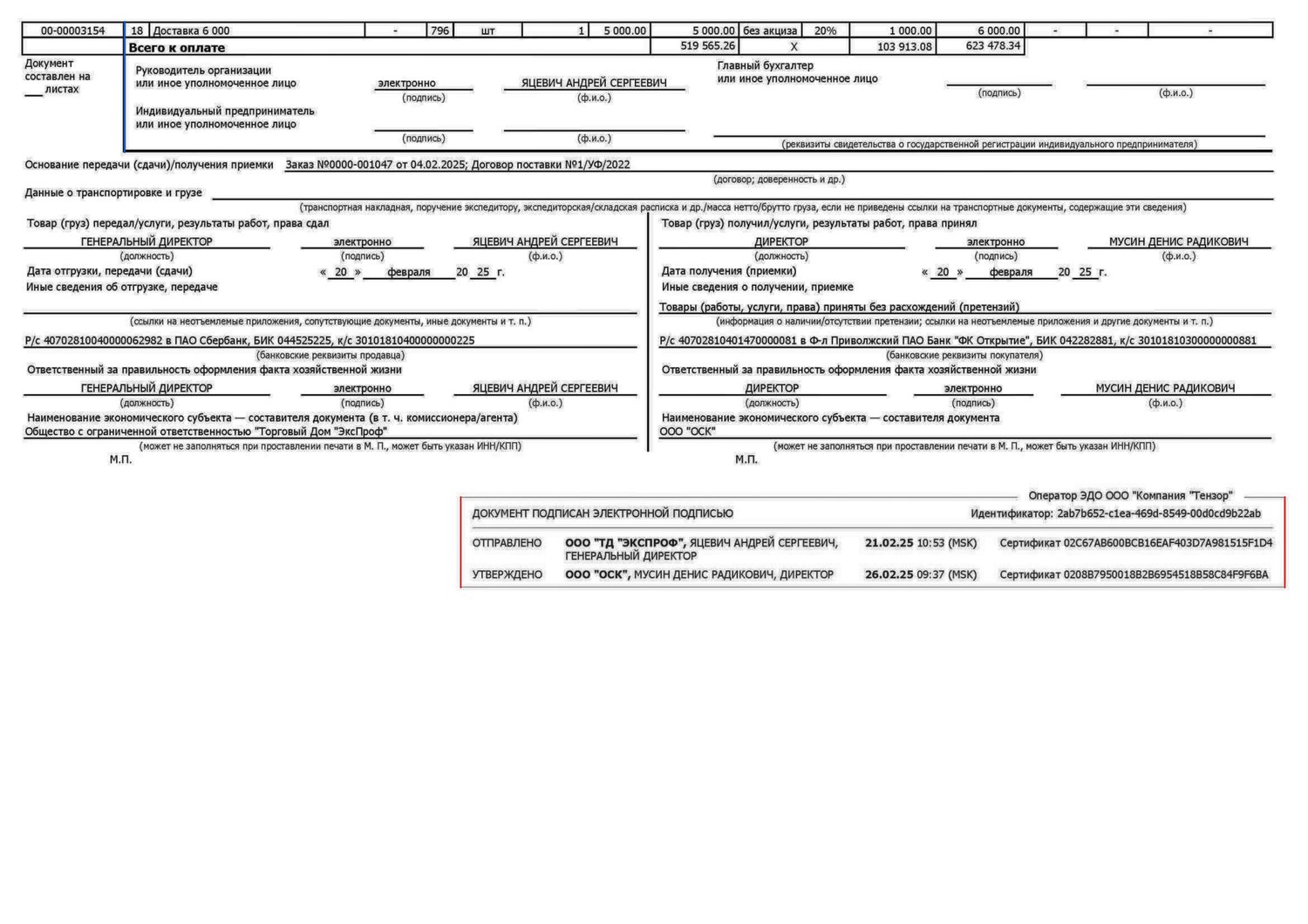

Ещё страница 2: скан с линиями — 2 границ столбцов.

Как это считается

Берём выпрямленную страницу — ту самую, которую читает распознавание. Подготовку скана и сам движок не трогали.
Оставляем на картинке только вертикальные штрихи длиннее двух процентов высоты листа: буквы и точки при этом пропадают, линейки бланка остаются.
Куски одной линейки (она рвётся на пересечениях со строками и на плохой пропечатке) сшиваем в одну линию.
Оставляем только длинные и сплошные линии, короткие случайные палочки отбрасываем.
Линии, идущие вдоль друг друга, объединяем в таблицу — это и есть границы её столбцов.

Что важно знать

На «Примере 2» (снят под углом) и «Примере 3» напечатанная рамка после выпрямления всё ещё чуть гуляет — до полумиллиметра. Найденная линия прямая, поэтому точно в пиксель она попадает на 46%–100% длины, а с допуском в полмиллиметра — на 80%–100%.
На второй странице «Примера 5» таблицы нет — там подписи и печати. Две найденные линии — это линейки бланка, а не столбцы: так и должно быть, выдумывать таблицу там, где её нет, нельзя.
Это замер, а не изменение работы сервиса: экран проверки и распознавание остались прежними.

Замеры целиком, по каждой линии: координата, длина, сплошность — лежат в файлах прогона рядом с этой страницей.
