Линии строк на выпрямленном скане: найдены на всех пяти документах
Сервис теперь сам видит, где на выпрямленной странице проходят горизонтальные линейки бланка — границы строк таблицы. Ниже по каждому документу картинка-проверка: настоящий скан пользователя с нанесёнными найденными линиями. Замер сделан 25 августа 2026 года по тем самым выпрямленным страницам, которые читает распознавание. Ни одна линия не нарисована «от себя»: все посчитаны по картинкам.
Сколько линий нашлось в каждом документе
| Документ | Файл | Страница | Линий строк | В основной таблице | Длина линейки, % листа | Чернила под линией | Худшая линия | Чернила в полусантиметре ниже |
|---|---|---|---|---|---|---|---|---|
| Пример 1 | 0d7b0e7c-e4b6-40b4-9a62-6eec02c07c12.pdf | 1 | 28 | 28 | 95% | 100% | 90% | 12% |
| Пример 1 | 0d7b0e7c-e4b6-40b4-9a62-6eec02c07c12.pdf | 2 | 24 | 24 | 89% | 100% | 93% | 8% |
| Пример 2 (снят под углом) | 1c6c0fac-f82a-4219-be4b-4918653068f4.pdf | 1 | 27 | 26 | 82% | 93% | 81% | 9% |
| Пример 2 (снят под углом) | 1c6c0fac-f82a-4219-be4b-4918653068f4.pdf | 2 | 28 | 28 | 79% | 97% | 89% | 7% |
| Пример 3 | 1f0b3cfd-c38a-433c-a029-5122aab57d6b.pdf | 1 | 32 | 32 | 88% | 93% | 84% | 16% |
| Пример 4 | 2b0791f5-c8d2-4157-beea-e8fe6c362de8.pdf | 1 | 20 | 20 | 89% | 100% | 91% | 15% |
| Пример 5 | 3e43a1d4-288d-42ec-989a-385ff87719d4.pdf | 1 | 31 | 31 | 96% | 100% | 100% | 10% |
| Пример 5 | 3e43a1d4-288d-42ec-989a-385ff87719d4.pdf | 2 | 20 | 20 | 96% | 99% | 88% | 1% |
Последние три колонки — это и есть проверка числом. «Чернила под линией» — какая доля найденной линии идёт по напечатанной линейке (у типичной линии страницы), «худшая линия» — то же число у самой слабой линии страницы. «В полусантиметре ниже» — сколько чернил окажется под той же линией, если сдвинуть её на полсантиметра вниз: там уже пустое поле строки. Разница между этими числами и означает, что линия легла на разлиновку, а не рядом с ней.
Картинки-проверки: скан с нанесёнными линиями
линии основной таблицы страницыпрочие горизонтальные линейки бланка

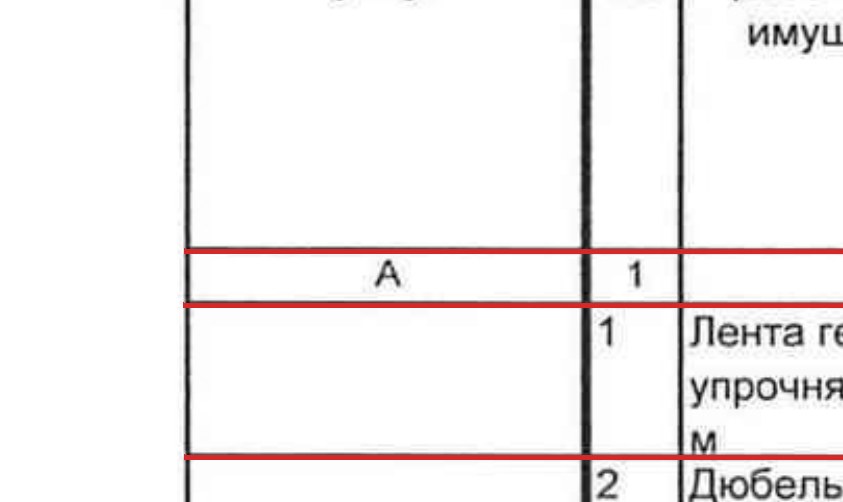

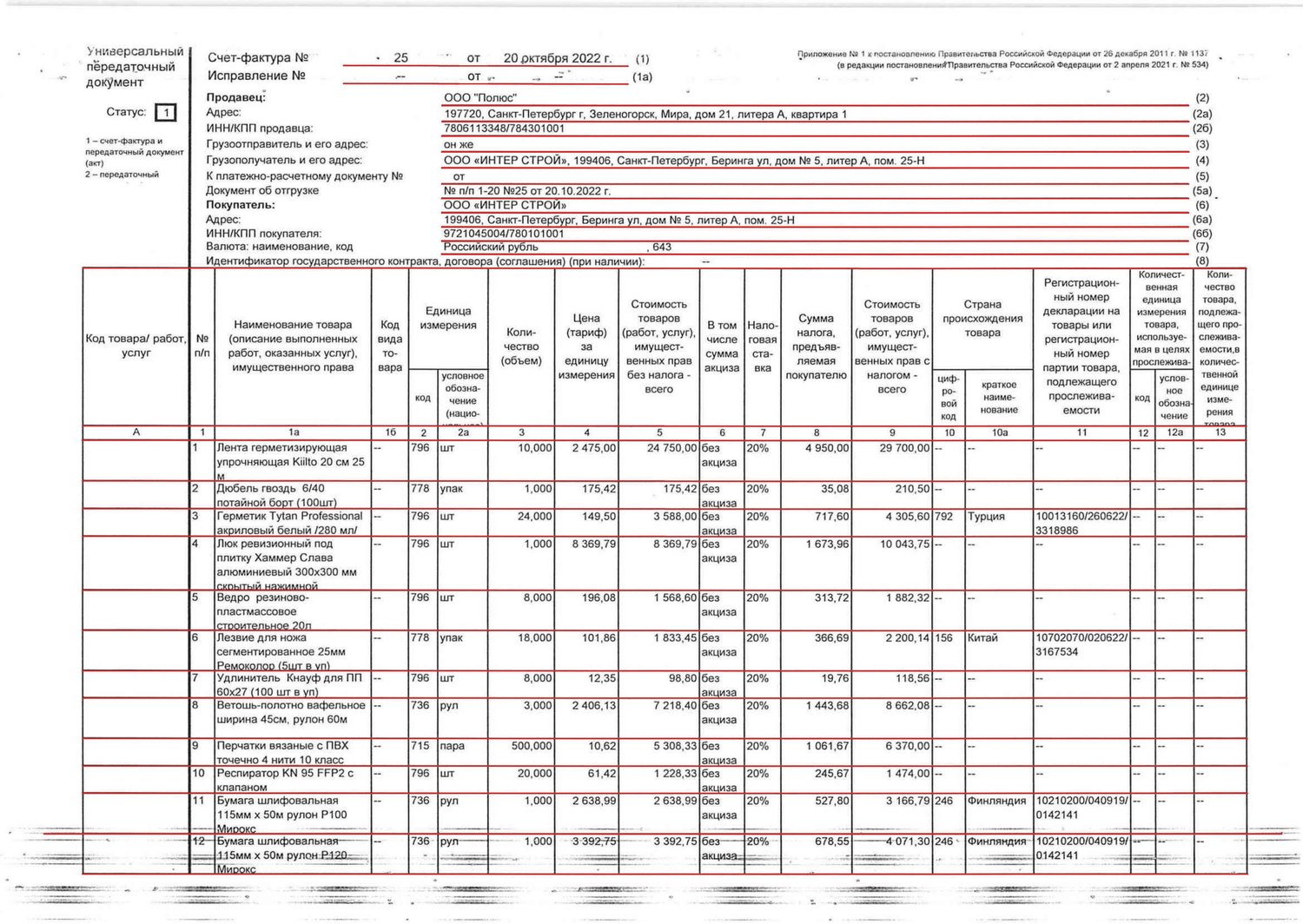

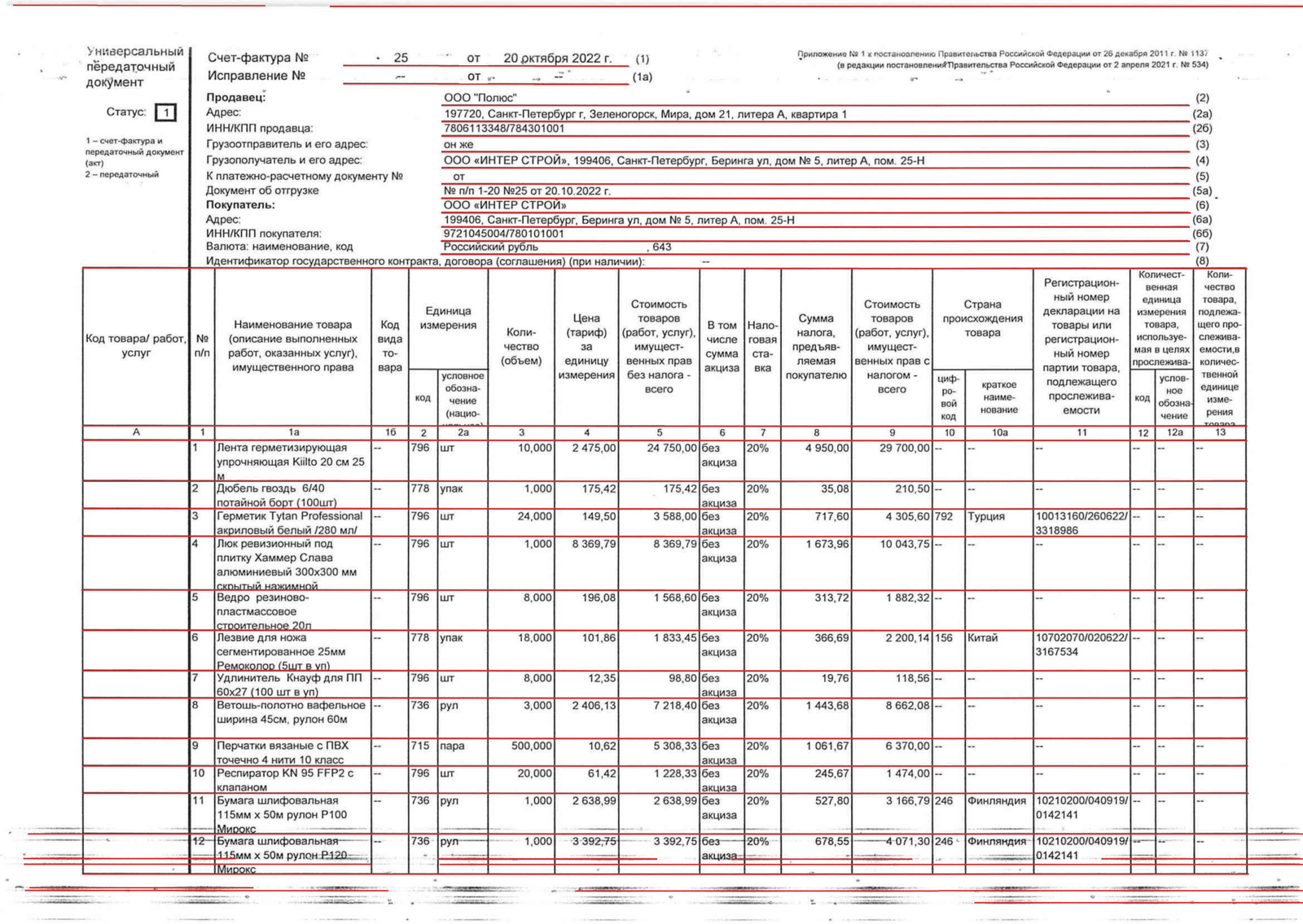

Пример 1 — страница 1: 28 линий строк
Проверка: под типичной линией чернил 100%, у худшей линии — 90%; в полусантиметре ниже — 12%.

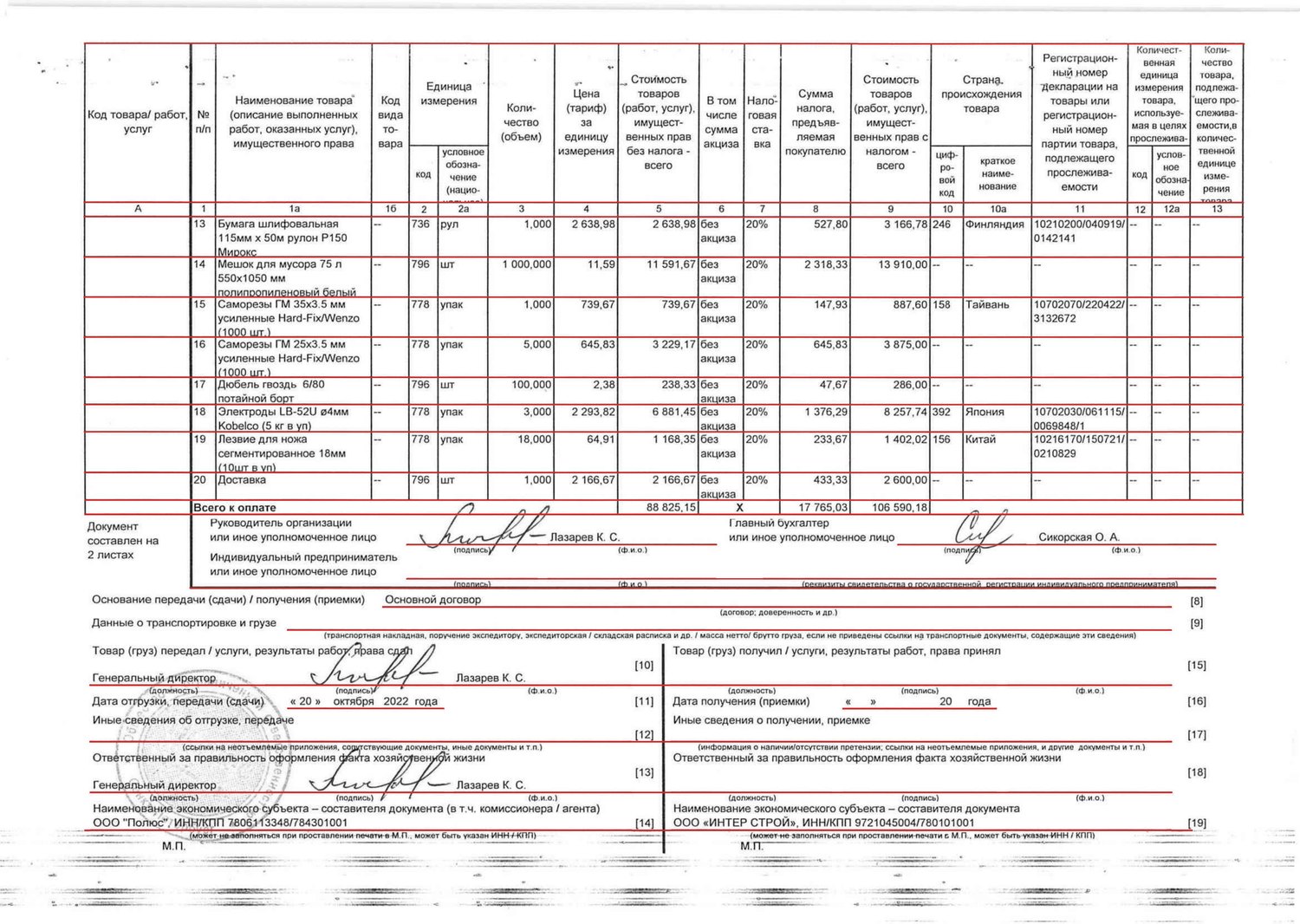

Ещё страница 2: скан с линиями — 24 линий строк.
То же самое живьём, прямо из сервиса: картинка с линиями и их координаты.

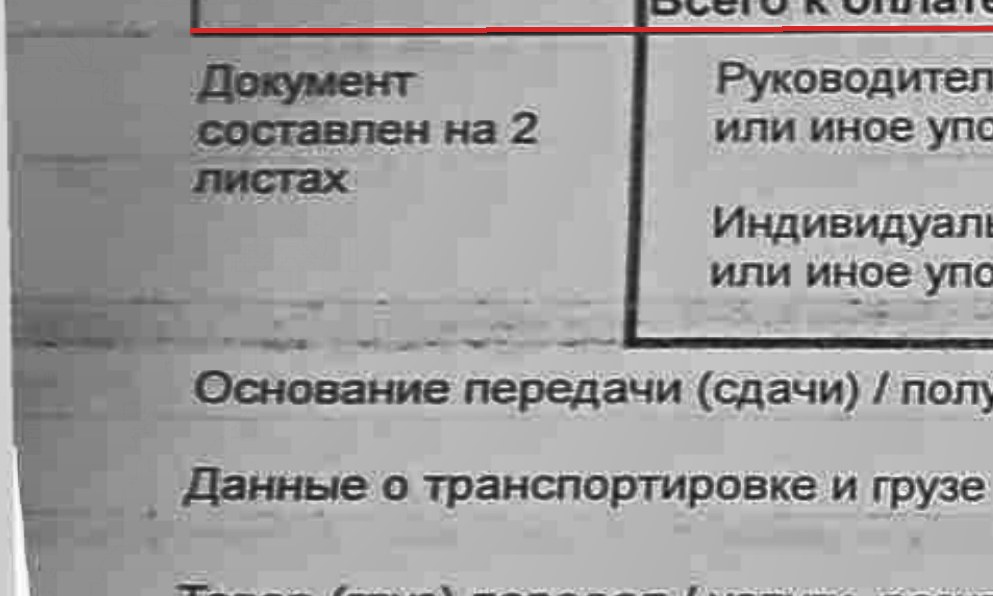

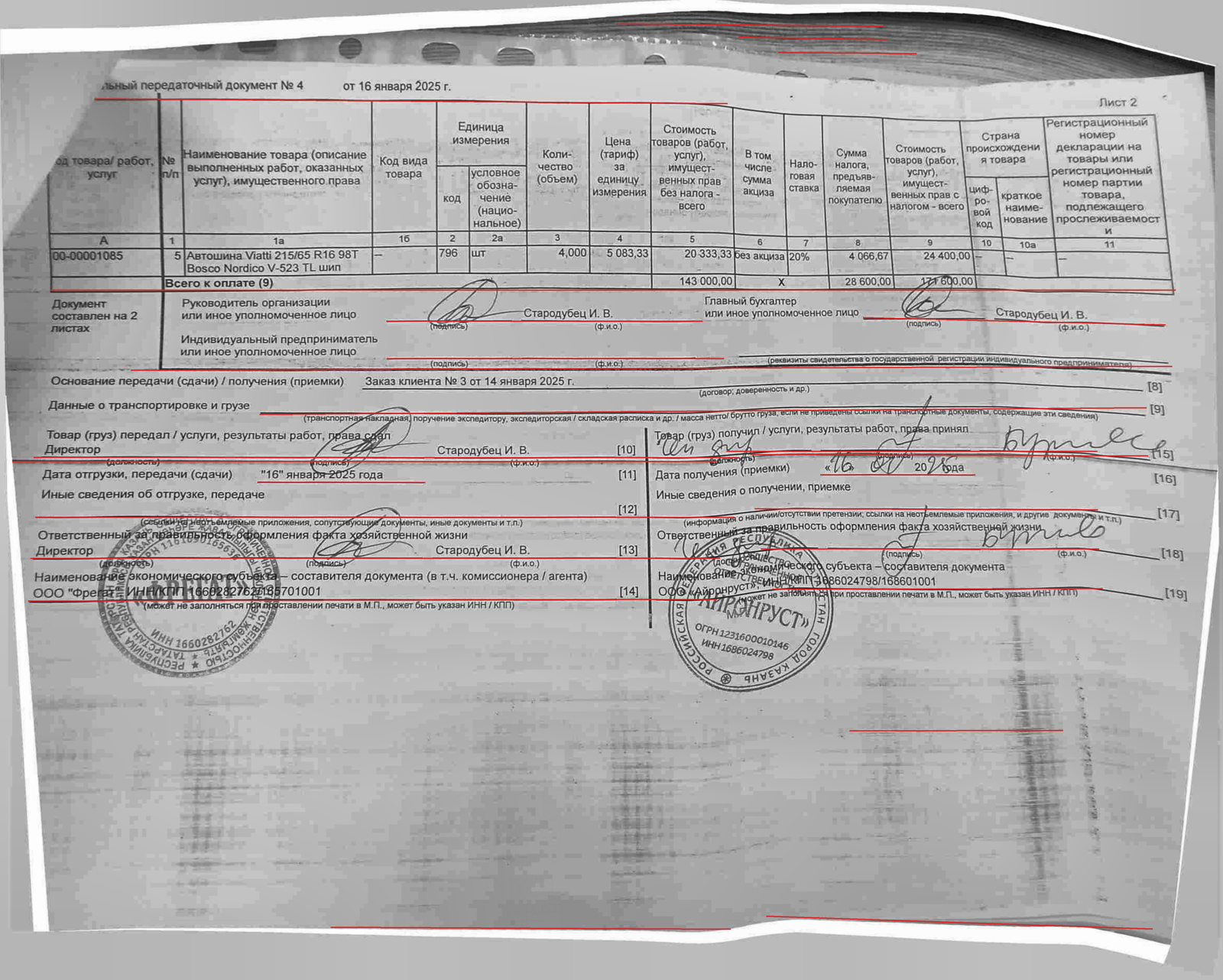

Пример 2 (снят под углом) — страница 2: 28 линий строк
Проверка: под типичной линией чернил 97%, у худшей линии — 89%; в полусантиметре ниже — 7%.

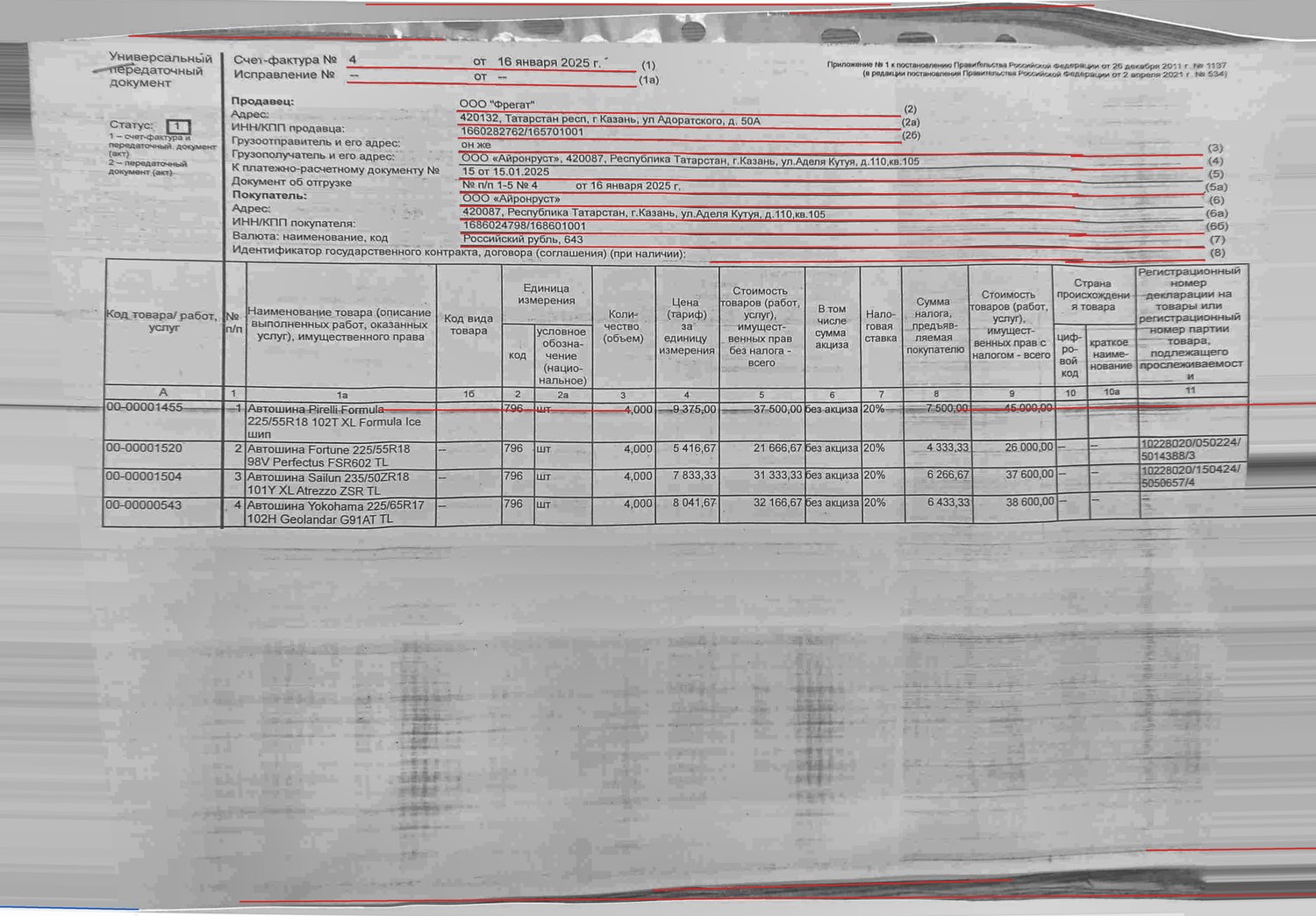

Ещё страница 1: скан с линиями — 27 линий строк.
То же самое живьём, прямо из сервиса: картинка с линиями и их координаты.

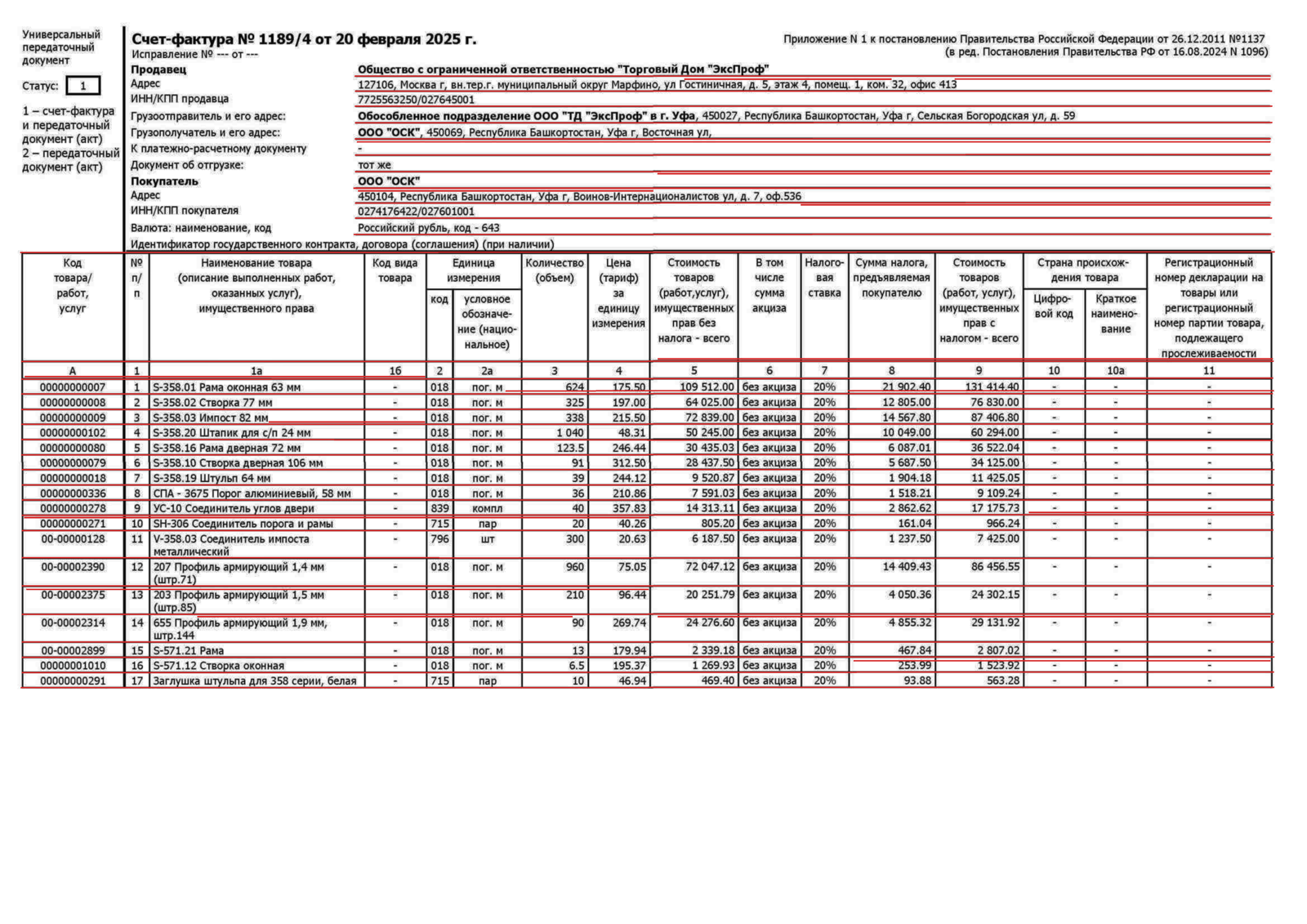

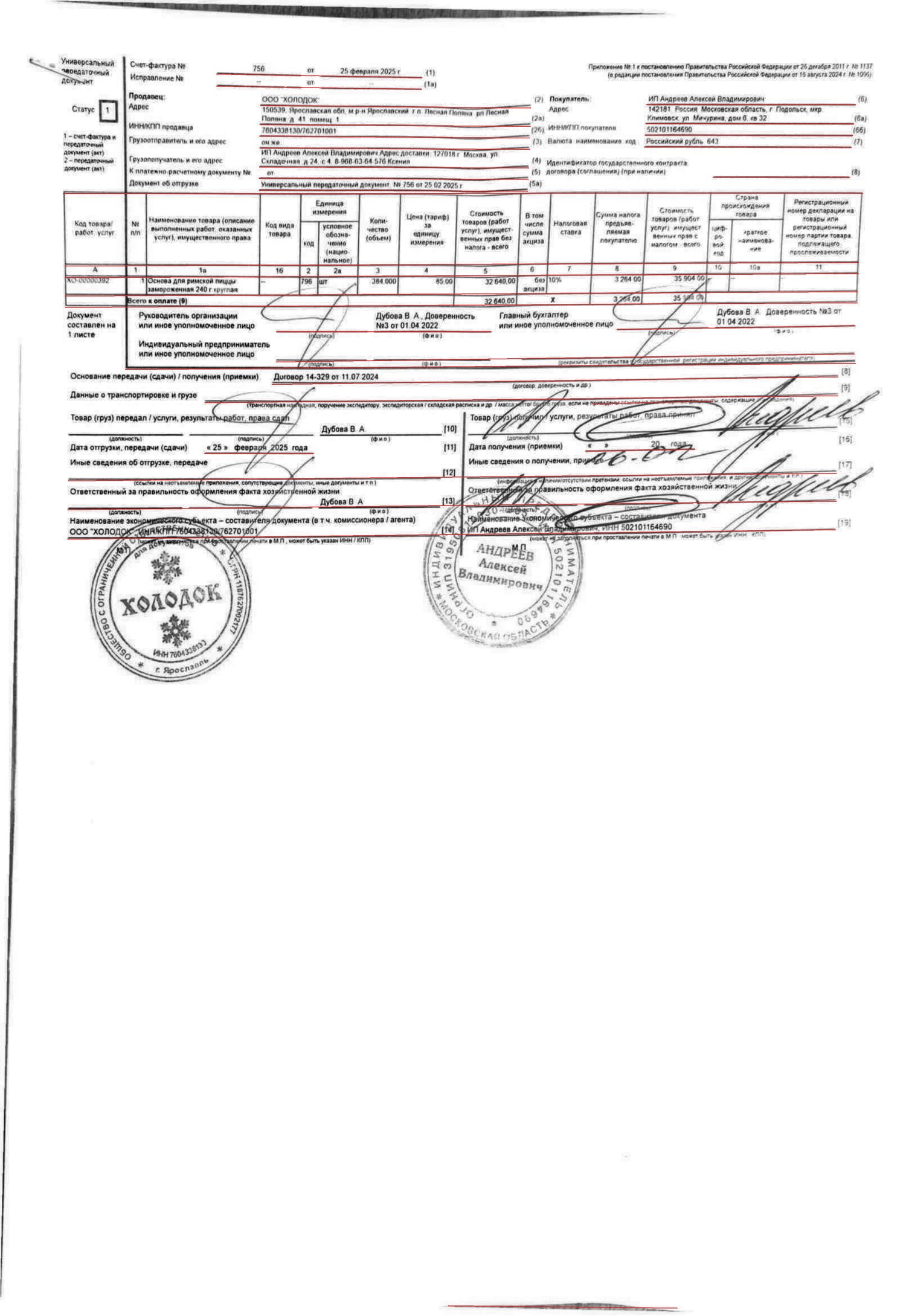

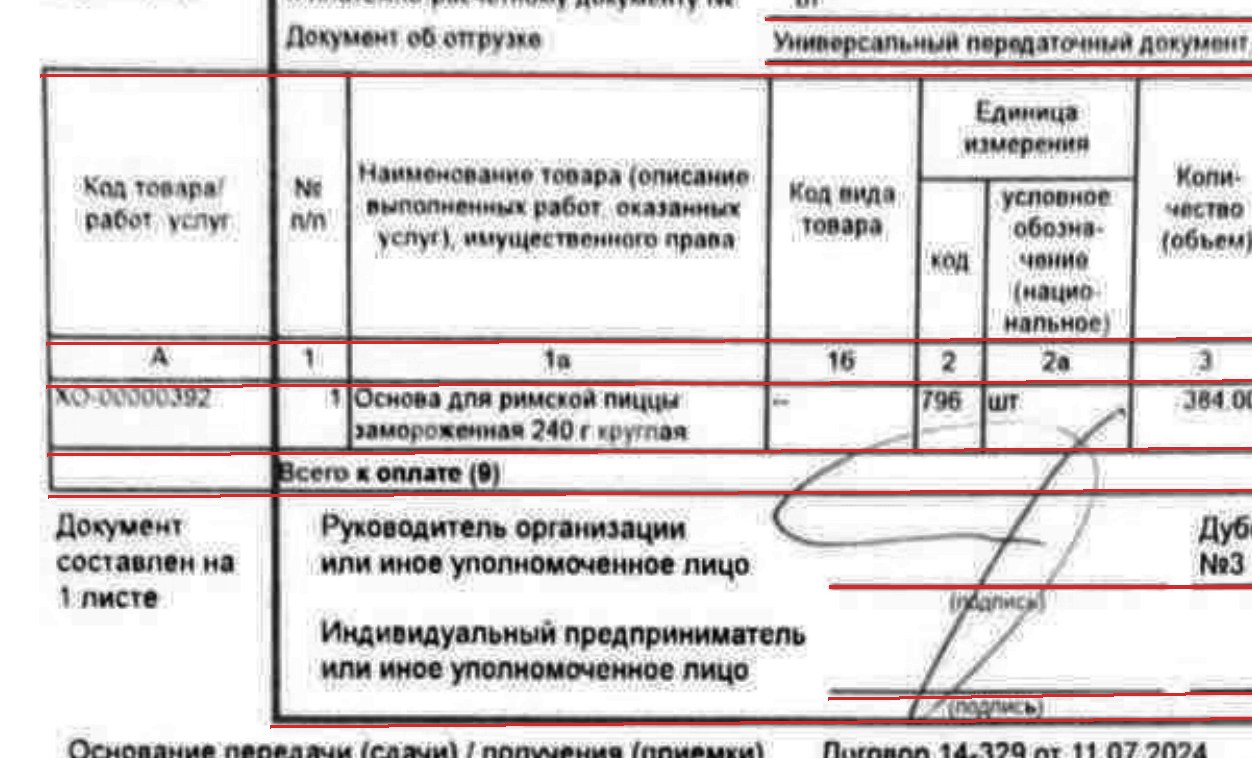

Пример 3 — страница 1: 32 линий строк
Проверка: под типичной линией чернил 93%, у худшей линии — 84%; в полусантиметре ниже — 16%.
То же самое живьём, прямо из сервиса: картинка с линиями и их координаты.

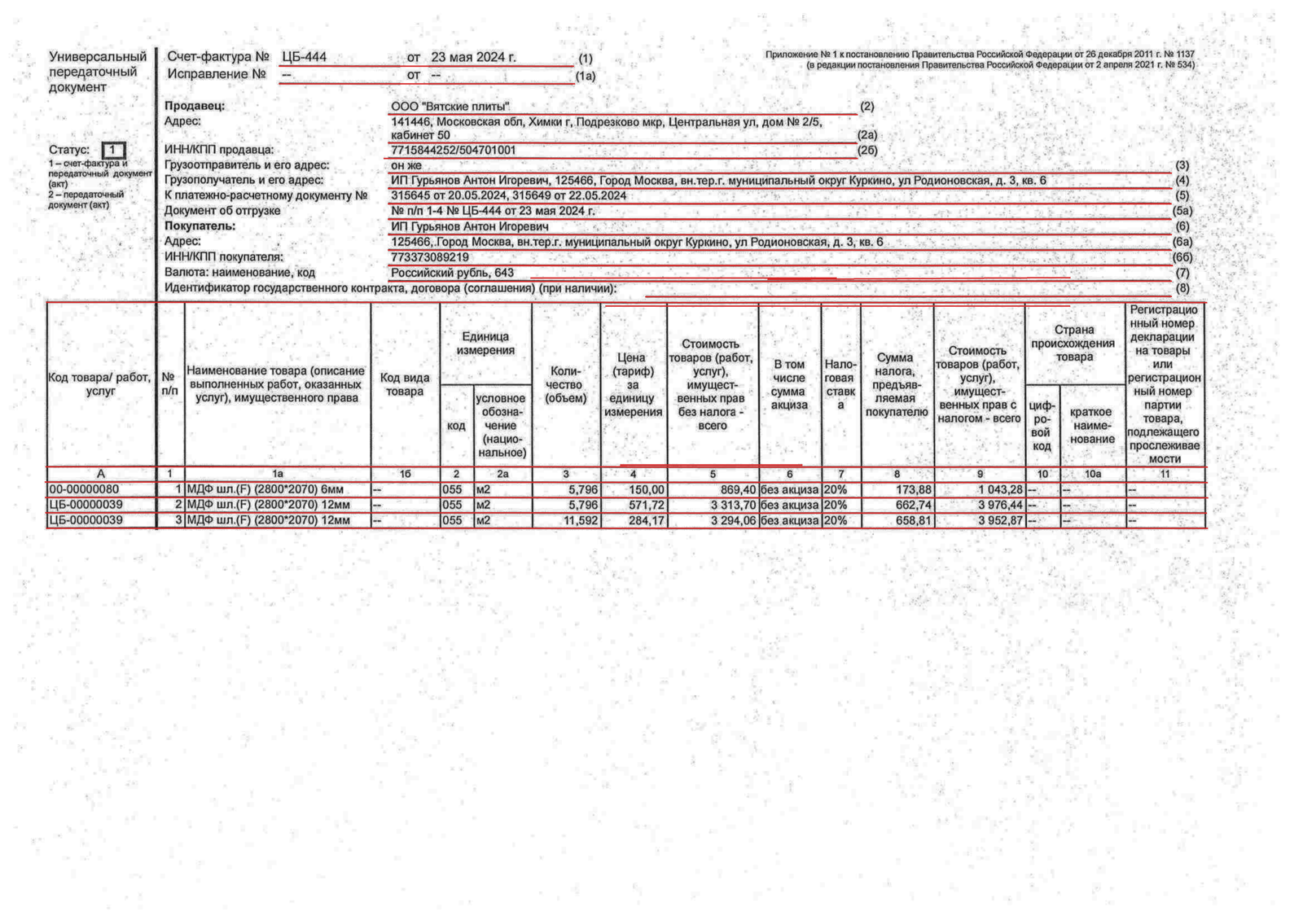

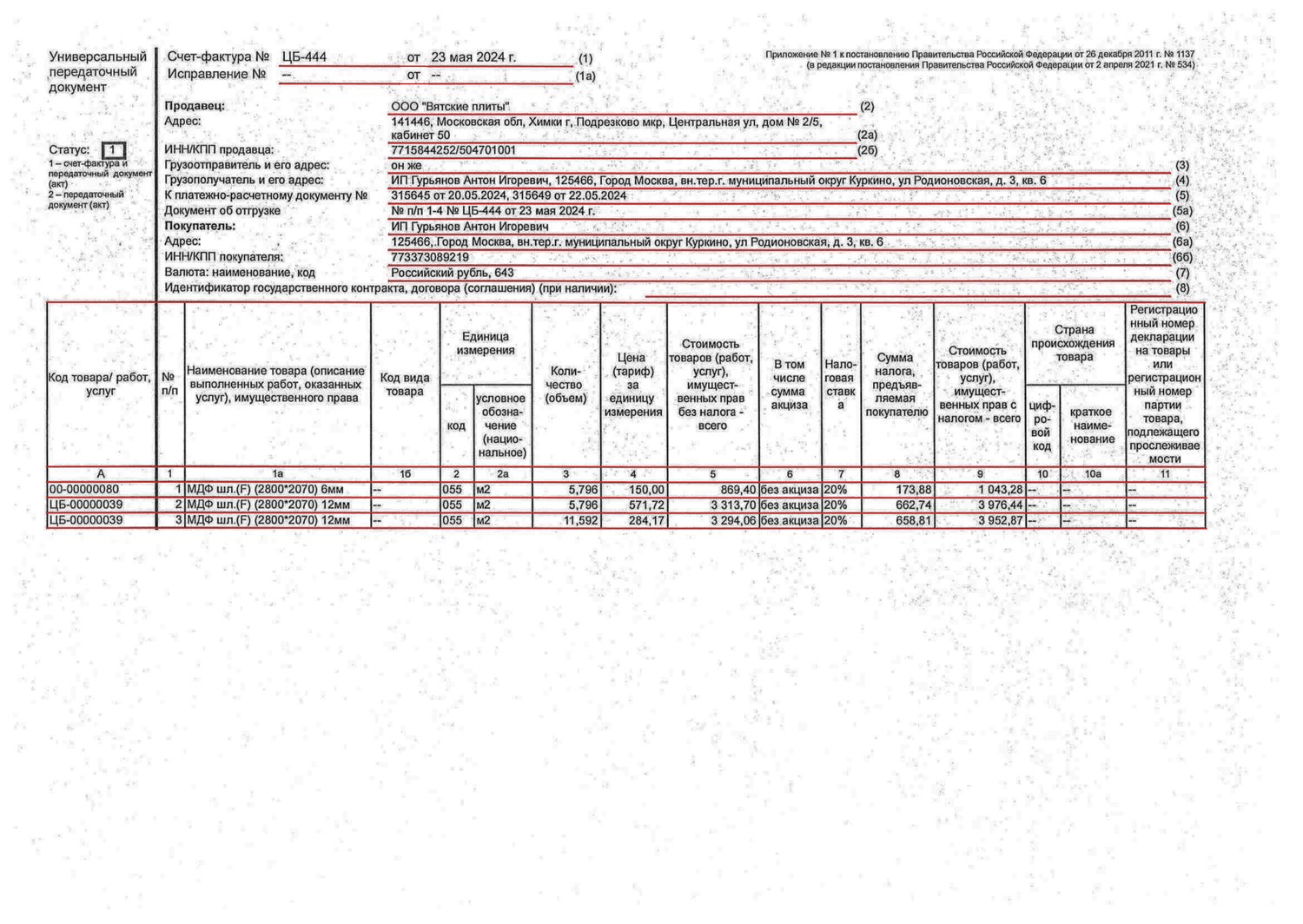

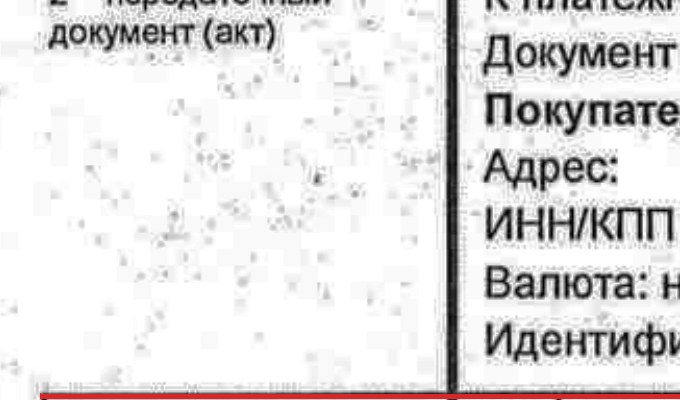

Пример 4 — страница 1: 20 линий строк
Проверка: под типичной линией чернил 100%, у худшей линии — 91%; в полусантиметре ниже — 15%.
То же самое живьём, прямо из сервиса: картинка с линиями и их координаты.

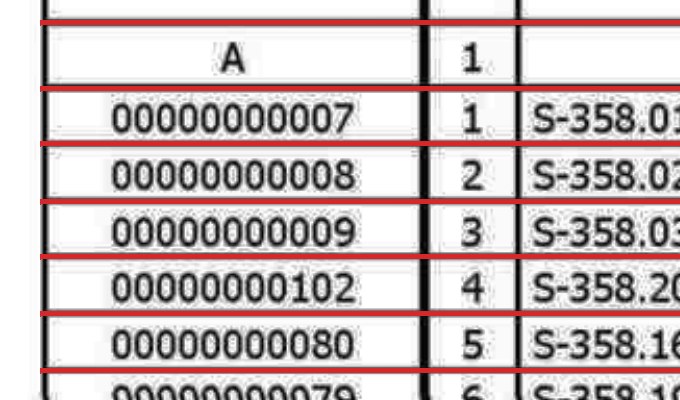

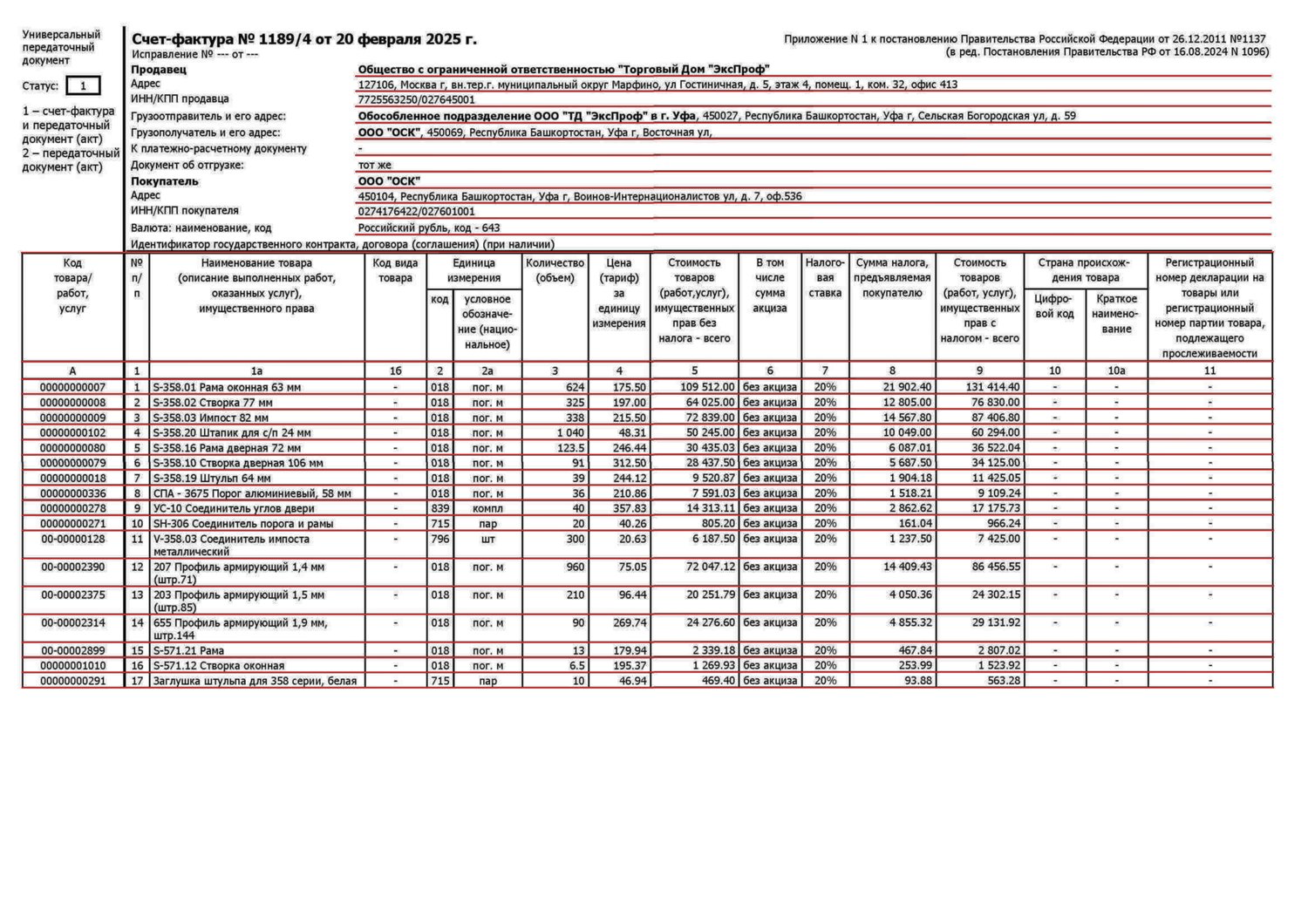

Пример 5 — страница 1: 31 линий строк
Проверка: под типичной линией чернил 100%, у худшей линии — 100%; в полусантиметре ниже — 10%.

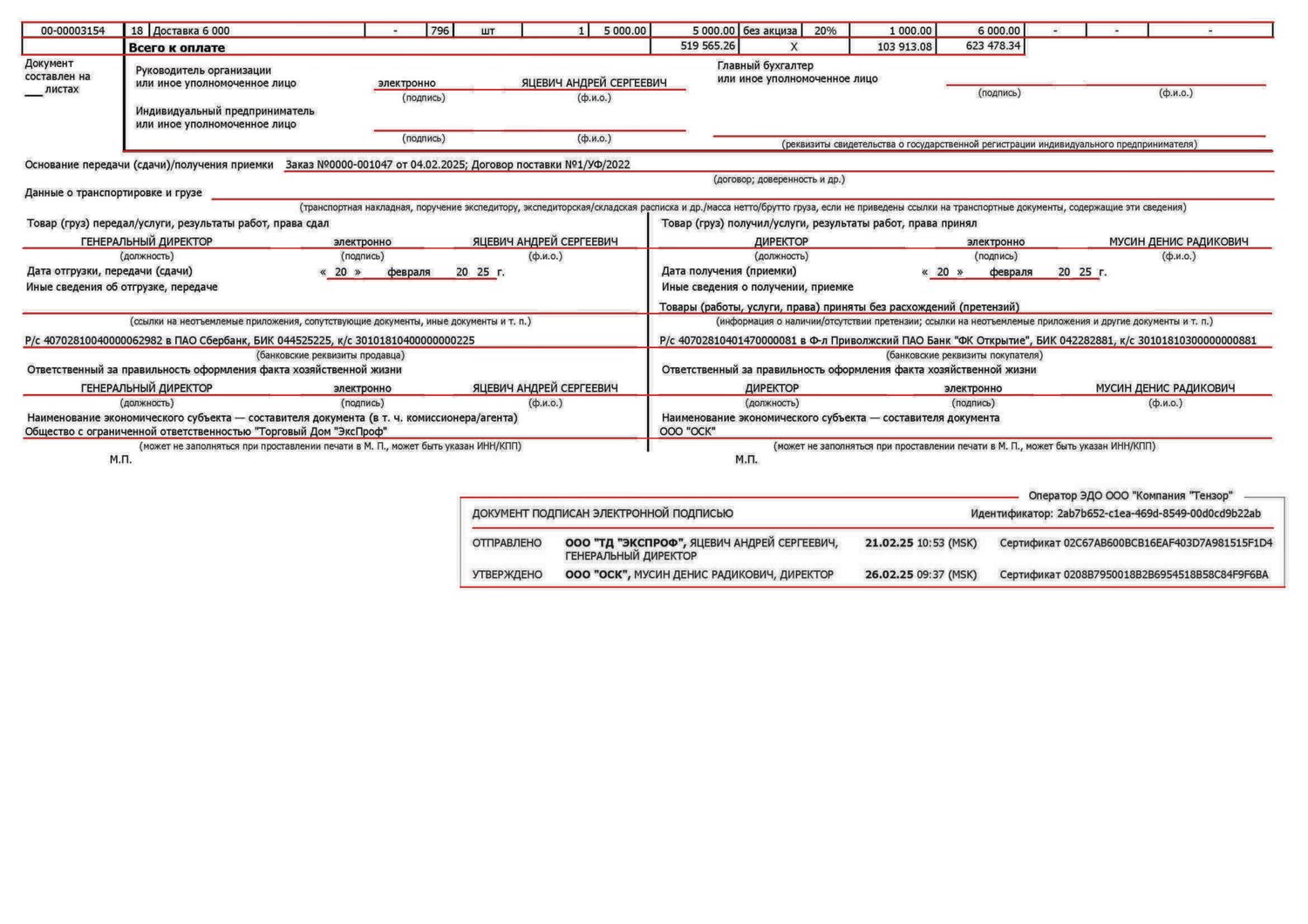

Ещё страница 2: скан с линиями — 20 линий строк.
То же самое живьём, прямо из сервиса: картинка с линиями и их координаты.
Как это считается
- Берём выпрямленную страницу — ту самую, которую читает распознавание. Подготовку скана и сам движок не трогали.
- Оставляем на картинке только горизонтальные штрихи длиннее двух процентов ширины листа: буквы и точки при этом пропадают, линейки бланка остаются.
- Куски одной линейки (она рвётся на пересечениях со столбцами и на плохой пропечатке) сшиваем в одну линию — с поправкой на то, что у линейки через весь лист правый конец бывает чуть выше или ниже левого.
- Каждую собранную линию проверяем по самой картинке: если она идёт по чернилам меньше чем на 80% своей длины или завалена круче двух градусов — это не линейка бланка, а росчерк пера, и мы её не показываем.
- Линии, идущие друг над другом, объединяем в таблицу — это и есть границы её строк.
Что важно знать
- Перекошенный документ (Пример 2, файл 1c6c0fac-f82a-4219-be4b-4918653068f4.pdf) распознаётся так же, как ровные: на его двух страницах найдено 27 и 28 линий. Лист снят под углом, после выпрямления линейки всё равно чуть гуляют, поэтому под линией чернил 93%–97%, а не ровно 100%.
- Самая слабая линия из всех найденных идёт по чернилам на 81% длины; контрольный замер в полусантиметре ниже даёт 1%–16%. Это и есть разница между «легла на линейку» и «легла мимо».
- Считаются все горизонтальные линейки страницы, а не только товарная таблица: у бланка есть и шапка с подчёркнутыми полями, и подписи внизу. В колонке «в основной таблице» видно, сколько из них образуют главную таблицу листа.
- Это замер и новая возможность сервиса, а не изменение его работы: экран проверки, подготовка скана и распознавание остались прежними.
Замеры целиком, по каждой линии: координаты концов, длина, сплошность, завал — лежат в файлах прогона рядом с этой страницей.
